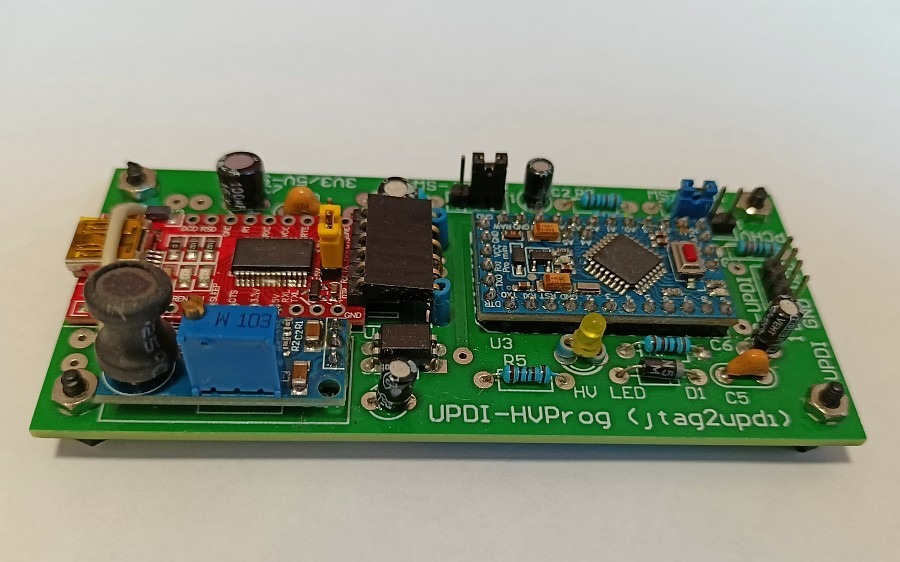

Programator AVR UPDI-HVProg dla mikrokontrolerów z interfejsem UPDI

Oparty na solidnym chipie konwertera USB FT232RL. Konstrukcja UPDI-HVProg przetestowana i sprawdzona we współpracy z mikrokontrolerami firmy Microchip (ATMEL) ATTINY serii 0 i 1 oraz AVRDX.

Wyposażony w gniazdo USB typu Mini-USB i UPDI PORT do podłączenia programowanego mikrokontrolera.

Co oznacza w nazwie symbol HV"? Daje możliwość podania impulsu HV napięcia 12V na pin mikrokontrolera podczas jego programowania. Programator pracuje w trzech trybach programowania: UPDI, HV,PCHV - wybieranych za pomocą zworki przełącznika UPDI-SW (UPDI/HV-SW). W tym na pracę w trybie HV z impulsem podwyższonego napięcia 12V. Daje możliwość odblokowania niedostępnych i z pozoru zablokowanych mikrokontrolerów UPDI. Może dać Twojemu mikrokontrolerowi - drugie życie po jego zablokowaniu.

Programator do programowania układów z interfejsem UPDI. Sprawdzony z popularnymi programami np. Arduino, Eclipse, Sloeber, Microchip Studio, PlatformIO - obsługujące programatory jtag2updi. Pozwala na zasilanie programowanego układu bezpośrednio z programatora. Daje możliwość wyboru napięcia zasilania 3,3V lub 5.0V.

Więcej informacji i instrukcja w postaci pliku pomocy, dostępne na stronie: https://progel.pl/?mp=elektronika/programatory/hardwarehv.

Programator widoczny jako jtag2updi oparty o oprogramowanie: https://github.com/Dlloydev/jtag2updi, konstrukcja i projekt własne.

W komplecie dołączone są przewody interfejsu UPDI.

Pozwala na programowanie mikrokontrolerów ATTINY serii 0/1/2, takich jak: ATTINY 404, 406, 414, 416, 804, 806, 814, 816, 1614, 1616, 3214, 3216 oraz podobnych z tych serii. Również ATMEGA 808, ATMEGA 1608, 3208, 4808 - programować tylko w trybie UPDI.

UWAGA: te układy ATMEGA niestety nie pozwalają na impuls wysokonapięciowy na wejściu, którego podanie, może nieodwracalnie zniszczyć mikrokontroler. Nowe modele mikrokontrolerów pozwalają na różne tryby pracy. Warto je poznać i przeanalizować. Przed użyciem zapoznaj się z dostępną instrukcją obsługi programatora do pobrania na stronie:

https://progel.pl/?mp=elektronika/programatory/hardwarehv.

Może ułatwić życie programującym mikrokontrolery.
