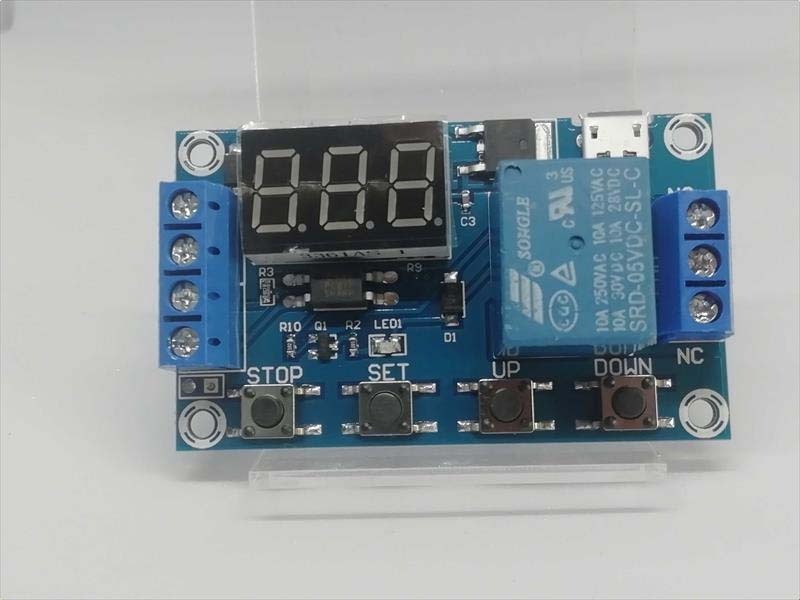

Przekażnik programowalny z wyświetlaczem
Funkcje przycisków
SET – potwierdzenie, ustawianie, przejście do kolejnych ustawień
UP, DOWN – zmiana ustawienia góra/dół
STOP – załącza lub wyłącza ręcznie przekaźnik lub przesuwa przecinek podczas konfiguracji
Oznaczenia parametrów modułu (podczas konfiguracji)
OP – czas załączenia przekaźnika
CL – czas rozłączenia przekaźnika
LOP – ilość powtórzeń cyklu
Jednostki czasu
Konfiguracja pracy modułu
Po podaniu zasilanie przytrzymaj przez 4 sekundy przycisk SET
Na ekranie pojawi się aktualny tryb pracy w jakim znajduje się moduł
Przyciskami UP i DOWN wybieramy interesujący nas tryb (tryby opisane są poniżej)
Potwierdź wybór przyciskiem SET
Ustawiamy teraz parametry OP, LC i LOP. UP i DOWN zmienia wartość bieżącego parametru. Przycisk STOP przesuwa przecinek według opisu jednostek czasu. Aby przejść do kolejnego parametru wciskamy chwilowo przycisk SET.
Zatwierdzamy ustawienia parametrów przytrzymaniem przycisku SET przez 3 sekundy.
Tryby pracy modułu (programów)
P1.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).
P1.2 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje odliczanie od 0 – odliczanie resetuje się).
P1.3 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie).
P1.4 – Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza. Wejscie Trigger jest w tym trybie nieaktywne – układ na niego nie reaguje.
P2.1 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania nie powoduje odliczania od 0).
P2.2 – Po podaniu sygnału na wejście Trigger następuje odliczanie czasu ustawionego jako parametr CL, następnie włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, po czym przekaźnik się wyłącza (podanie sygnału Triggera podczas odliczania CL powoduje odliczanie go od 0, podanie podczas OP – ustawia pracę od początku całego trybu).
P2.4 – Po podłączeniu modułu do zasilania następuje odliczanie czasu opóźnienia CL, po czym przekaźnik zostaję załączony na stałe. Wejscie Trigger jest w tym trybie nieaktywne – układ na niego nie reaguje.
P3.1 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP (— w atrybucie LOP oznacza pętlę nieskończoną) podanie sygnału Triggera podczas odliczania powoduje wyłączenie przekaźnika oraz resetuje odliczanie.
P3.2 – Po podłączeniu modułu do zasilania następuje automatyczne włączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr OP, następnie wyłączenie przekaźnika oraz odliczanie czasu ustawionego jako parametr CL, proces (CYKL) powtarzany jest określoną ilość razy wprowadzonych w parametrze LOP (— w atrybucie LOP oznacza pętlę nieskończoną).
P4 – Po podaniu sygnału na wejście Trigger następuje włączenie przekaźnika, odliczanie czasu ustawionego jako parametr OP zaczyna się od momentu wyłączenia Triggera (przekaźnik jest włączony do momentu zakończenia odliczania). Podanie sygnału Triggera podczas odliczania powoduje wyzerowanie licznika oraz kolejne oczekiwanie na wyłączenie Triggera (przekaźnik jest przez cały czas włączony).
Dodatkowe funkcje
Tryb Uśpienia Wyświetlacza – jeżeli przez 5 min Trigger nie zostanie podany wyświetlacz zgaśnie.
Włącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP – gdy puścisz, na wyświetlaczu pojawi się napis C – P
Wyłącz Tryb Uśpienia Wyświetlacza: Przytrzymaj przez 3 sekundy przycisk STOP – gdy puścisz, na wyświetlaczu pojawi się napis 0 – d
Zmiana trybu pracy przekaźnika: Przytrzymaj przez 3 sekundy przyciski UP lub DOWN za pomocą tej funkcji można zmieniać sposób pracy przekaźnika na przeciwny. Funkcja F1 – przekaźnik pracuje zgodnie z ustawieniami (trybami) opisanymi powyżej. Funkcja F2 przekaźnik pracuje odwrotnie w porównaniu z ustawieniami opisanymi powyżej.
Przykład:
F1/F3 Tryb 1.1 – po załączeniu zasilania przekaźnik jest wyłączony. Po podaniu sygnału Trigger zostaje załączony na czas ustawiony w parametrze OP.
F2/F4 Tryb 1.1 – po załączeniu zasilania przekaźnik jest załączony. Po podaniu sygnału Trigger zostaje rozłączony na czas ustawiony w parametrze OP.
Włączenie / wyłączenie przekaźnika: Wciskając przycisk STOP wyłączamy przekaźnik. Na chwilę pojawia się na wyświetlaczu komunikat OFF, tryb zaprogramowany wcześniej jest realizowany, wyświetlacz pokazuje aktualny stan realizacji trybu. Ponowne wciśnięcie przycisku STOP załącza przekaźnik. Na wyświetlaczu pojawia się komunikat ON. Tryb pracy realizowany jest automatycznie do końca.
