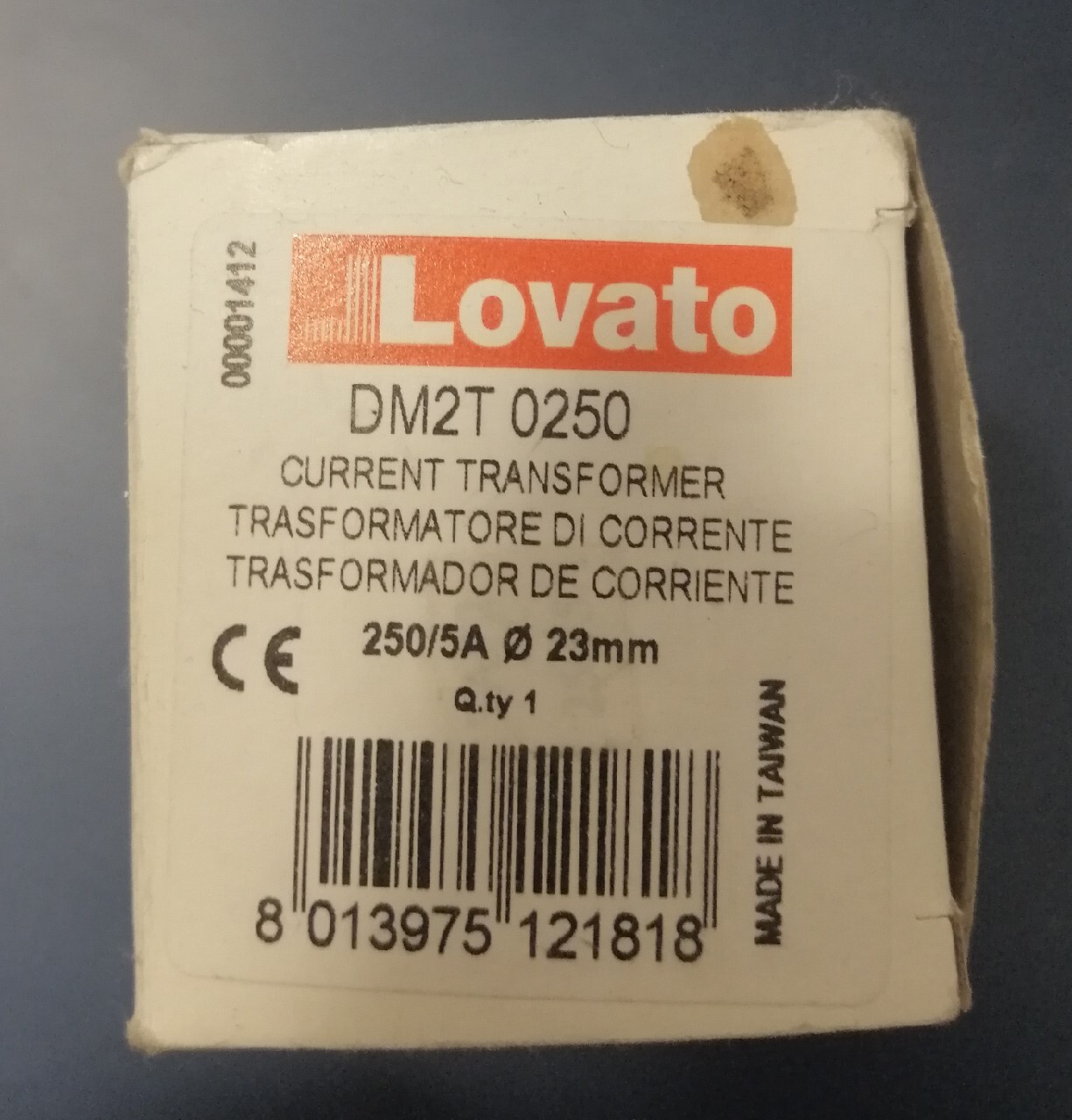

Przekładnik z otworem o średnicy 23mm, na szyny 30x10mm, 25x12,5mm, 20x15mm

Przekładniki prądowe serii DM... instaluje się w systemach elektrycznych, aby zmniejszyć prąd strony pierwotnej do wartości wtórnej 5A, co odpowiada prądowi na wejściach prądowych liczników energii, mierników cyfrowych lub przekaźników nadzorczych.

Charakterystyka robocza:

– częstotliwość pracy: 50...60Hz

– prąd strony wtórnej: 5A

– przeciążenie wytrzymywane: 120%Ip

– znamionowe napięcie izolacji Ui: 720V

– znamionowy prąd termiczny krótkotrwały Ith: 40...60 Ipn przez 1 sekundę

– znamionowy prąd dynamiczny Idyn: 2,5 Ith przez 1 sekundę

– izolacja (typ suchy): klasa E

– montaż na szynie DIN 35mm (IEC/EN/BS 60715) lub śrubami (adaptery w standardzie)

– stopień ochrony: IP30

– warunki otoczenia:

• temperatura pracy: -25...+50°C

• temperatura składowania: -40...+80°C

• wilgotność względna bez kondensacji: 90%.
