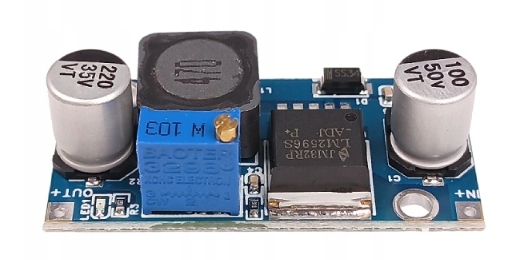

Przetwornica LM2596 DC-DC Step-down - 3A, 3-35V na 1,5-30V, do FPV

Przetwornica LM2596 DC-DC Step-down - 3A, 3-35V na 1,5-30V, do FPV

Przetwornica LM2596 obniżająca napięcie z napięcia od 3V do 35 V na napięcie regulowane potencjometrem od 1,5 V do 30 V.

Urządzenie to pozwala na bezpieczne, stabilne zasilanie elektroniki, FPV (kamer itp.) na stabilizowanym stałym napięciu DC. Dzięki niej możemy z wyższego napięcia uzyskać niższe potrzebne do zasilenia jakiegoś urządzenia, najczęściej wykorzystywana w monitorach, telewizorach i innej drobnej elektronice.

Cechy produktu przetwornicy LM2596

• Wygodna regulacja napięcia wyjściowego za pomocą potencjometru wieloobrotowego.

• Przetwornica posiada zabezpieczenie przeciwzwarciowe i nad-prądowe, dzięki czemu na odbiorniku nie pojawi się prąd większy niż 3 A.

• Przetwornica daje możliwość zasilania układów niższym niż standardowo napięciem.

• Przetwornica oparta jest na sprawdzonym i często wykorzystywanym układzie LM2596.

Dane techniczne LM2596

• Napięcie wejściowe: 3-35 V

• Napięcie wyjściowe regulowane: 1,5-30 V

• Układ przetwornicy: LM2596

• Prąd wyjściowy: 2A stały, Max 3A (z radiatorem), radiator musi być załączony, gdy produkcja wynosi ponad 15W. (brak radiatora w zestawie)

• Wydajność: Max 92%

• Częstotliwość: 150 kHz

• Temperatura pracy: -40 ℃ do +85 ℃ (moc w 10 W)

• Zabezpieczenie przed zwarciem: ograniczenie prądu, Auto-CV

• Waga: 11.7 g

• Rozmiar: 47x23x14 mm

Uwagi

• Urządzenie reguluje napięcie obniżając (nie podnosi napięcia). Napięcie zasilające musi być większe od napięcia odbiorczego.

• Niewłaściwe podłączenie polaryzacji zasilania powoduje uszkodzenie przetwornicy

• To urządzenie jest przeznaczone dla doświadczonych majsterkowiczów, wymagana jest podstawowa wiedza z elektroniki i umiejętność lutowania. Firma nie ponosi odpowiedzialności za szkody wynikłe z braku umiejętności lutowania lub instalacji elektrycznych źle wykonanej.

• Sprawdzić napięcie wyjściowe i dostosować potencjometrem właściwego a dopiero potem podłączać urządzenie odbiorcze.
