Co to jest przetwornica Step-Down (buck converter)?

Przetwornica Step-Down, zwana także przetwornicą obniżającą napięcie (buck converter), to urządzenie elektroniczne służące do konwersji wyższego napięcia wejściowego na niższe napięcie wyjściowe przy zachowaniu wysokiej sprawności energetycznej. Dzięki temu można zasilać układy elektroniczne wymagające niższego napięcia z baterii lub zasilaczy o wyższym napięciu.

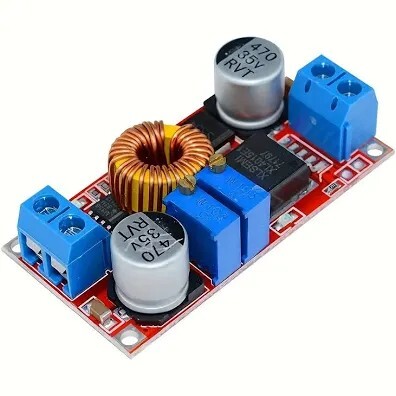

2. Model XL4015 – podstawowe informacje

• Typ: Przetwornica Step-Down (buck converter) z regulacją napięcia i prądu.

• Zakres napięcia wejściowego: około 4V do 38V (typowo do 36V).

• Zakres napięcia wyjściowego: od 1,25V do napięcia wejściowego minus straty (maksymalnie do około 36V).

• Maksymalny prąd wyjściowy: do 5A (przy odpowiednim chłodzeniu).

• Tryb pracy: CC/CV (Constant Current / Constant Voltage) – stały prąd / stałe napięcie.

3. Funkcje i cechy XL4015

• Regulacja napięcia wyjściowego: Możliwość precyzyjnego ustawienia napięcia wyjściowego w zakresie od 1,25V do 36V za pomocą potencjometru.

• Regulacja prądu wyjściowego: Ustawienie maksymalnego prądu wyjściowego, co zabezpiecza podłączone urządzenia przed przeciążeniem.

• Tryb CC/CV: Przetwornica automatycznie przełącza się między trybem stałego prądu (CC) a stałego napięcia (CV), co jest szczególnie przydatne przy ładowaniu akumulatorów lub zasilaniu układów o zmiennym zapotrzebowaniu.

• Wysoka sprawność: Zazwyczaj powyżej 90%, co oznacza mniejsze straty energii i mniejsze nagrzewanie się urządzenia.

• Zabezpieczenia: Przed przeciążeniem, zwarciem i przegrzaniem, co zwiększa bezpieczeństwo użytkowania.

• Wbudowany radiator: Pomaga w odprowadzaniu ciepła przy pracy z dużym prądem.

4. Typowe zastosowania

• Zasilanie układów elektronicznych wymagających stabilnego, regulowanego napięcia.

• Ładowanie akumulatorów o różnych napięciach i pojemnościach.

• Projekty DIY i prototypowanie, gdzie potrzebna jest regulacja napięcia i prądu.

• Zasilanie modułów LED, silników DC i innych urządzeń elektronicznych.

• Przetwarzanie napięcia z baterii lub zasilaczy o wyższym napięciu na niższe, bez dużych strat energii.

5. Podsumowanie

Przetwornica Step-Down XL4015 CC/CV 1,25V-36V 5A to wszechstronny i wydajny moduł obniżający napięcie, który pozwala na precyzyjną regulację zarówno napięcia, jak i prądu wyjściowego. Dzięki temu jest idealna do zastosowań wymagających stabilnego i bezpiecznego zasilania, zwłaszcza tam, gdzie ważna jest ochrona przed przeciążeniem i możliwość pracy w trybie stałego prądu lub napięcia.
