Płytka pcb w pełni funkcjonalnego sterownika standalone. Obsługa do 12-cylindrów w pełnej sekwencji zapłonu i wtrysku paliwa - wtryskiwacze wysokoomowe, lub niskoomowe z rezystorami, cewki aktywne lub pasywne z dodatkowymi modułami. Do tego sterownie dwoma przepustnicami elektronicznymi, zaworami zmiennych faz rozrządu i zmiennego wzniosu zaworow (VVT, Vanos, VVL itp.) czujników spalania stukowego, i wiele więcej.

16 wyjsc typu Lowside(sterowanie masą) 4A (wtryskiwacze paliwa, elektrozawory vvt, doładowania, klap kolektora, wyjście obrotomierza, przekaźnik pompy paliwa)

12 wyjść załponowych lub uniwersalnych 5V (cewki aktywne, moduły zapłonowe)

4 wyjścia typu Highside(sterowanie plusem 12V) 3A

2 x mostek H sterujacy Elektroniczną przepustnicą, silnikiem krokowym, elektronicznym nastawnikiem turbosprężarki)

11 wejść analogowych

4 wejscia czujników temperatury ( Silnika, powietrza dolotowego, oleju, paliwa itp.)

2 wejścia czujników reluktancyjnych VR (położenie wału, wałka, prędkość pojazdu)

6 wejść cyfrowych (Czujniki halla, pedału hamulca/sprzęgła, przełącznik klimatyzacji, przycisk procedury staru itp.)

2 wejscia czujników spalania stukowego

2 niezależne szyny CAN 1Mbit/s

Slot microSD do logowania

2 niezależne w pełni zabezpieczone obwody zasilania czujnikow 5V

2 zabezpieczone obwody zasilania czujnikow 12V

W pełni kompatybilny z zasilaniem 6-24V

Więcej informacji na stronie projektu https://wiki.rusefi.com/Proteus/

W razie pytań zapraszam do kontaktu.

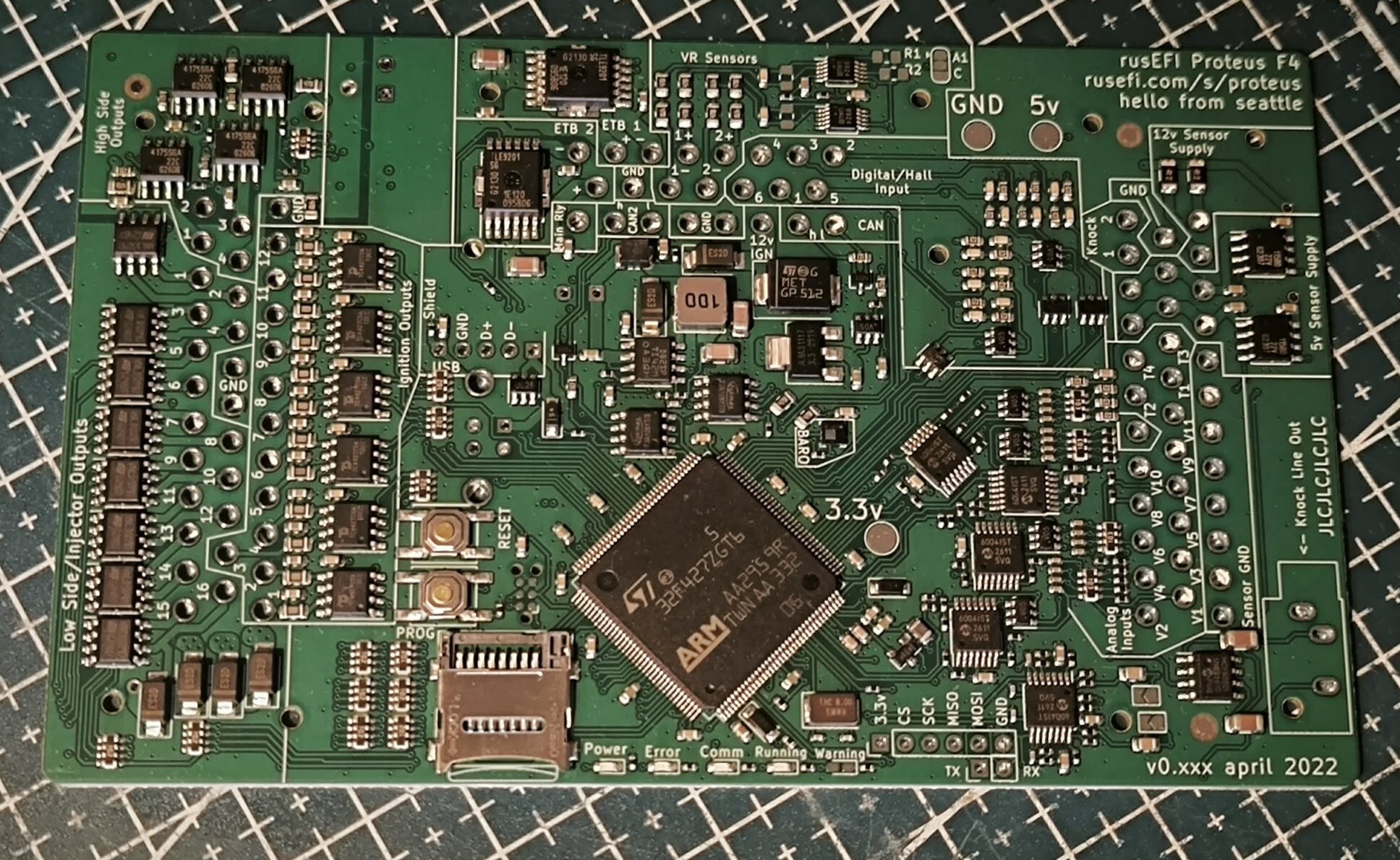

Zdjęcie real foto.

Możliwy zakup sterownika z obudową i złączami do budowy wiazki za dopłatą. Dostepne także odbudowy i gotowe złożone sterowniki - zapraszam do pozostałych ogłoszeń.
