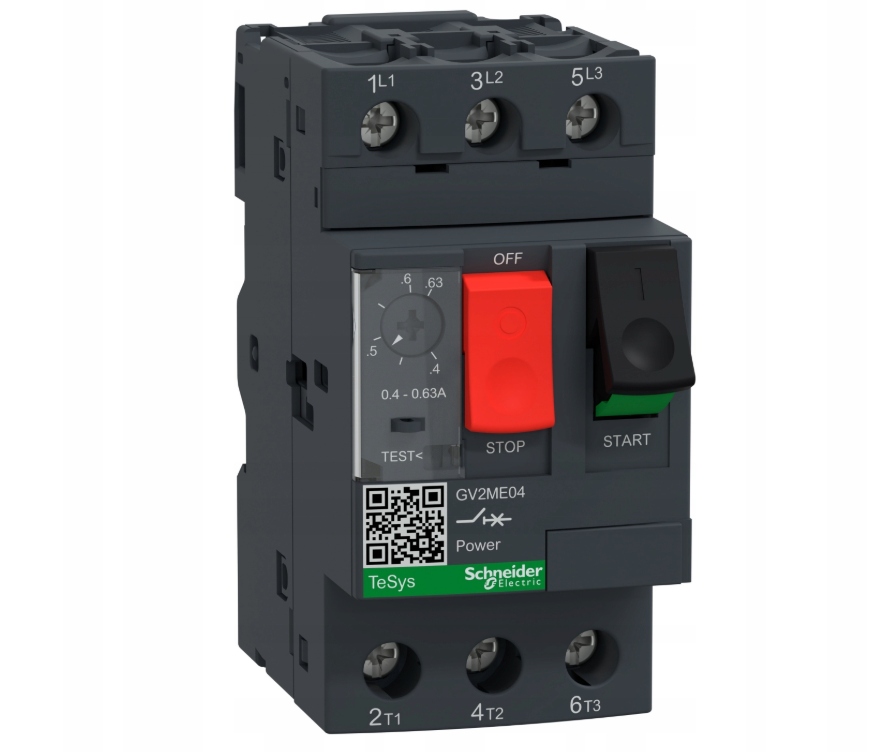

Wyłącznik silnikowy GV2ME04-B TERMOMAGNETYCZNY 0,4-0,63A Schneider Electric

GV2ME04 jest wyłącznikiem silnikowym z serii TeSys firmy Schneider Electric. Zapewnia zabezpieczenie zwarciowe i przeciążeniowe dla silników od 0,12-0,18kW (0,4-0,63A) przy 400V i zdolność zwarciową Icu 100kA. Umożliwia sterowanie silnikiem (załączanie/wyłączanie) za po mocą przycisków. Wyłącznik jest wyposażony w blokadę położenia przycisku w pozycji OFF.

• Znamionowa moc silnika przy 400V [kW]: 0,18

• Zakres nastaw zabezpieczenia termicznego [A]: 0,40 – 0,63

• Kategoria użytkowania zgodnie z IEC 60947-4-1: AC-3

• Liczba biegunów: 3

Specyfikacja

• Gama produktów: TeSys Deca

• Nazwa produktu: TeSys GV2

• Typ produktu lub komponentu: Motor circuit breaker

• Skrócona nazwa urządzenia: GV2ME

• Zastosowanie urządzenia: Motor protection

• Technologia wyzwalacza: Termomagnetyczny

• Opis biegunów: 3P

• Rodzaj sieci: Prąd przemienny (AC)

• Kategoria użytkowania: Kategoria A (IEC 60947-2), AC-3, AC-3e (IEC 60947-4-1)

• Częstotliwość sieciowa: 50/60 Hz

• Moc silnika: 0,12 kW / 0,18 kW (400/415 V AC), 0,37 kW (690 V AC)

• Zdolność wyłączania (Icu): 100 kA (do 690 V AC)

• Prąd wyłączalny eksploatacyjny (Ics): 100% Icu do 690 V AC

• Typ sterowania: Przycisk

• Prąd znamionowy (In): 0,63 A

• Zakres nastaw zabezpieczenia cieplnego: 0,4…0,63 A

• Prąd wyzwalania magnetycznego: 9,3 A

• Znamionowy prąd cieplny (Ith): 0,63 A

• Znamionowe napięcie łączeniowe (Ue): 690 V AC

• Znamionowe napięcie izolacji (Ui): 690 V AC

• Znamionowe napięcie udarowe (Uimp): 6 kV

• Wrażliwość na zanik fazy: Tak

• Funkcja izolacyjna: Tak

• Strata mocy na biegun: 2,5 W

• Trwałość mechaniczna: 100 000 cykli

• Trwałość elektryczna: 100 000 cykli (AC-3 / AC-3e, 415 V)

• Tryb pracy: Ciągły

• Przyłącza: Zaciski śrubowe 1–6 mm² (stały), 1,5–6 mm² (elastyczny), 1–4 mm² (z końcówką)

• Moment dokręcania: 1,7 Nm

• Sposób mocowania: Szyna DIN 35 mm lub montaż panelowy (z płytką)

• Miejsce montażu: Poziomy / Pionowy

• Wymiary: 45 × 89 × 78,5 mm

• Masa: 0,26 kg

• Kolor: Ciemnoszary

• Stopień ochrony IP: IP20

• Stopień ochrony IK: IK04

• Odporność ogniowa: 960 °C

• Temperatura pracy: -20…60 °C

• Temperatura przechowywania: -40…80 °C

• Odporność mechaniczna: Wstrząsy 30 Gn, wibracje 5 Gn (5…150 Hz)

• Wysokość pracy: ≤ 2000 m n.p.m.

• Normy: EN/IEC 60947-2, 60947-4-1, 60335-2-40:Annex JJ, 60335-1:Clause 30.2

• Certyfikaty: CCC, UL, CSA, EAC, ATEX, LROS, BV, RINA, DNV-GL, UKCA
