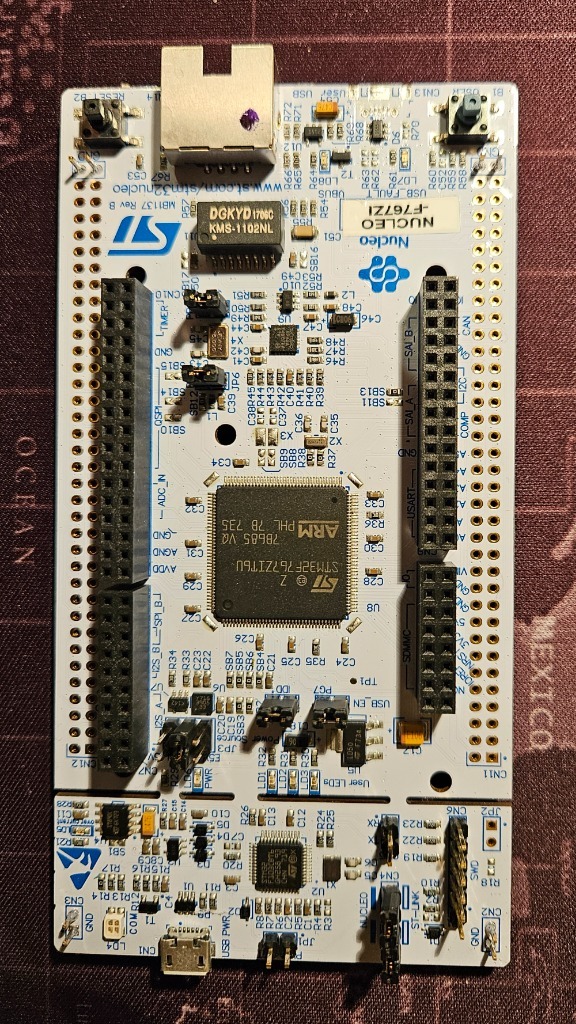

STM32 Nucleo-144 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 144 pinowych. Jest to największa seria Nucleo oferująca tym samym najwięcej możliwości.
Każda płytka Nucleo-144 posiada wbudowany programator oraz debugger w jednym, czyli ST-Link V2. Układ osobną częścią PCB, można go odłamać i użyć z zewnętrznym układem STM32. Programować zewnętrzne układy można również bez wyłamywania.
Płytki Nucleo-144 posiadają dwa rodzaje złącz:
ST Zio - złącze rozszerzające dobrze znany standard Arduino Uno R3
ST Morpho - udostępniające wszystkie porty I/O mikrokontrolera
ST Microelectronics dostarcza masę przykładów i bibliotek. Ponadto płytki te współpracują z ARM mbed.
Specyfikacja płytki
Mikrokontroler STM32F767ZIT6
Rdzenie: Cortex-M7
Maksymalne taktowanie: 216 MHz
Pamięć Flash: 2 MB
Pamięć SRAM: 512 kB
2 x DMA
DMA2D
Interfejsy 3 x CAN, FDCAN 4 x I²C 3 x I²S 6 x SPI8 x UART / USART 2 x SAI 1 x SPDIF 2 x SD/SDIO/MMC 2 x USB OTG 1 x Ethernet x Camera Interface (8-14 bit) 1 x FMC 1 x MDIOS
Quad SPI
Interfejsy Analogowe 3 x ADC 16 bit 2 x DAC 12 bit 1 x Filtr cyfrowy (DFSDM)
Grafika 1 x LTDC Akcelerator Chrom-ART Sprzętowe dekodowanie JPEG
Timery 1 x 16-bit Low Power Timer 2 x 32-bit Timer (4 kanały) 2 x 16-bit Timer (6 kanałów) 2 x 16-bit Timer (4 kanały) 2 x 16-bit Timer (2 kanały) 4 x 16-bit Timer (1 kanał) 2 x 16-bit Timer 1 x RTC 1 x SysTick 2 x Watchdog
HDMI CEC
RNG
CRC
Większość GPIO toleruje 5 V
Interfejs USB OTG - gniazdo micro USB
Złącze Ethernet RJ-45
Oscylator RTC 32,768 kHz
Diody LED
Komunikacja USB
Zasilanie
3x Dioda użytkownika
Przyciski
Reset
Użytkownika
Wbudowany programator / debugger ST-Link V2
Złącze micro USB
Możliwość pracy jako oddzielny programator z wyjściem SWD
Zasilanie
Z micro USB
Z zewnętrznego źródła zasilania 5 lub 3,3 V
Wlutowane wyprowadzenia goldpin dla pinów I/O
Płytka zgodna z ARM mbed
