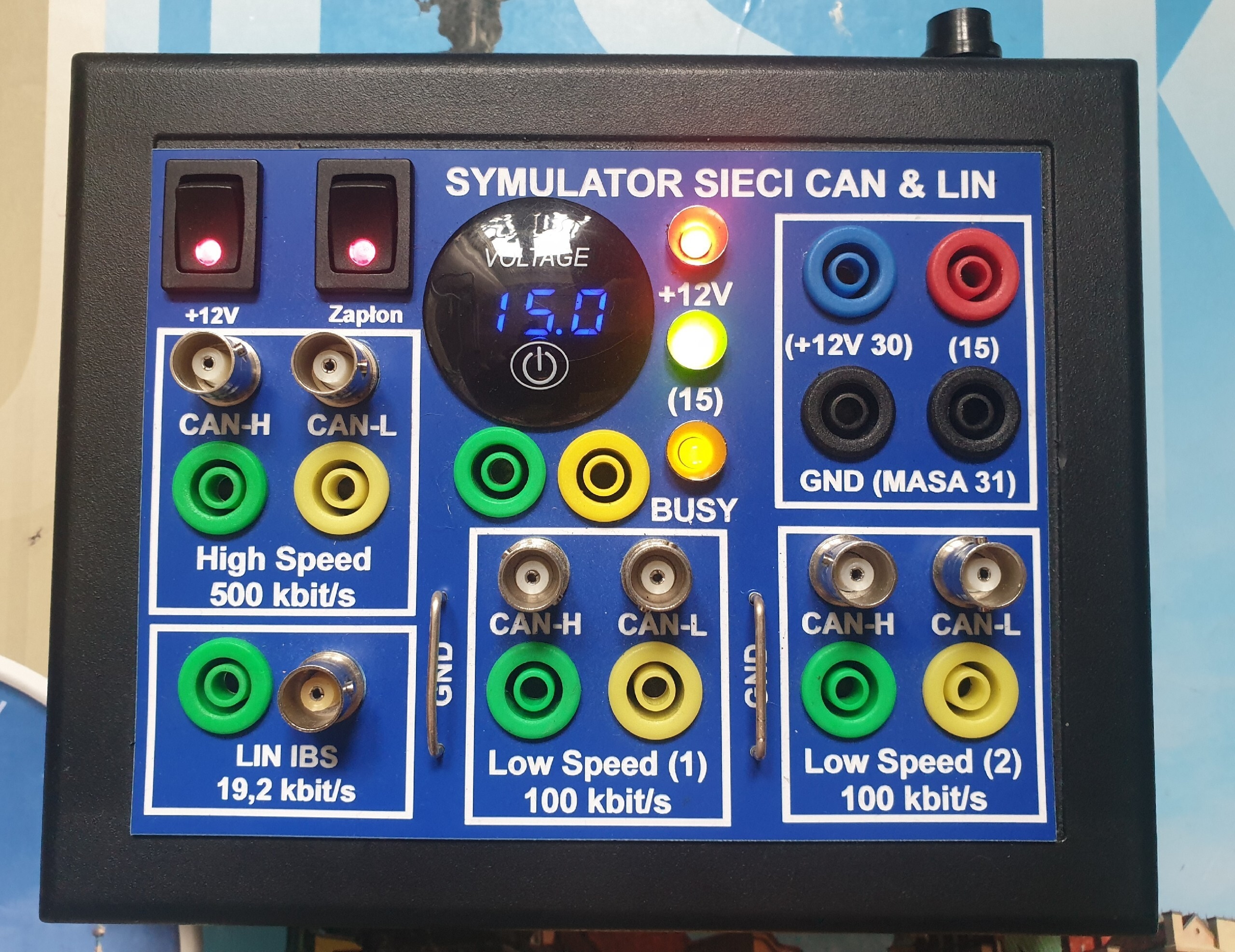

Przedmiotem sprzedaży jest własnoręcznie wykonany, w pełni aktywny Symulator Sieci CAN & LIN z wbudowanym generatorem ramek. Urządzenie zostało zaprojektowane z myślą o bezpiecznej nauce protokołów sieciowych oraz testowaniu elektroniki samochodowej na stole (Bench Testing) bez ryzyka uszkodzenia komponentów w pojeździe.

Projekt charakteryzuje się bardzo estetycznym wykonaniem, ergonomicznym panelem frontowym oraz całkowitą mobilnością dzięki zasilaniu akumulatorowemu.

🛠️ Główne możliwości i funkcje urządzenia:

• Aktywny generator ramek: Urządzenie generuje prawidłowy, ciągły ruch w sieciach, co pozwala na natychmiastowe podpięcie narzędzi diagnostycznych i analizę danych.

• Trzy niezależne standardy prędkości:

  • High Speed CAN (500 kbit/s)

  • Low Speed CAN (100 kbit/s) – dwa osobne kanały testowe

  • LIN IBS (19.2 kbit/s)

• Wbudowany akumulator + pełna kontrola zasilania:

  • Urządzenie działa bezprzewodowo – idealne na biurko bez plątaniny kabli. W zestawie znajduje się dedykowana ładowarka/zasilacz sieciowy.

  • Cyfrowy woltomierz LED informujący o aktualnym napięciu w układzie.

  • Fizyczny przełącznik „Zapłon” (linia 15) oraz stałe zasilanie +12V (linia 30) – niezbędne do prawidłowego wybudzania i usypiania sterowników samochodowych (ECU, liczniki itp.).

  • Diody sygnalizacyjne LED (<code>Zapłon</code>, <code>+12V</code>, <code>BUSY</code>) informujące o stanie pracy i aktywności magistrali.

🔌 Wygoda pomiarów na najwyższym poziomie:

W przeciwieństwie do zwykłych rozdzielaczy, ten symulator został stworzony z myślą o profesjonalnej pracy z narzędziami pomiarowymi. Obok standardowych gniazd bananowych posiada dedykowane złącza BNC dla każdego kanału komunikacyjnego. Umożliwia to bezpośrednie, stabilne wpięcie sond oscyloskopowych lub analizatorów logicznych bez zakłóceń i bez potrzeby używania niewygodnych przejściówek czy krokodylków.

🎓 Dla kogo jest to urządzenie?

• Dla pasjonatów i studentów elektroniki/automotive chcących w praktyce opanować strukturę ramek CAN i LIN.

• Dla elektromechaników, którzy potrzebują stabilnego środowiska do "odpalania" i diagnozowania modułów samochodowych na stole warsztatowym.

Urządzenie jest w 100% sprawne, przetestowane i gotowe do pracy.
<em>(Niedługo w galerii pojawią się dodatkowe zdjęcia z Picoscope oraz klasycznego oscyloskopu prezentujące poprawną detekcję i idealny kształt generowanych ramek).</em>

W zestawie:

1. Aktywny symulator sieci CAN/LIN (z wbudowanym akumulatorem).

2. Dedykowany zasilacz / ładowarka.
