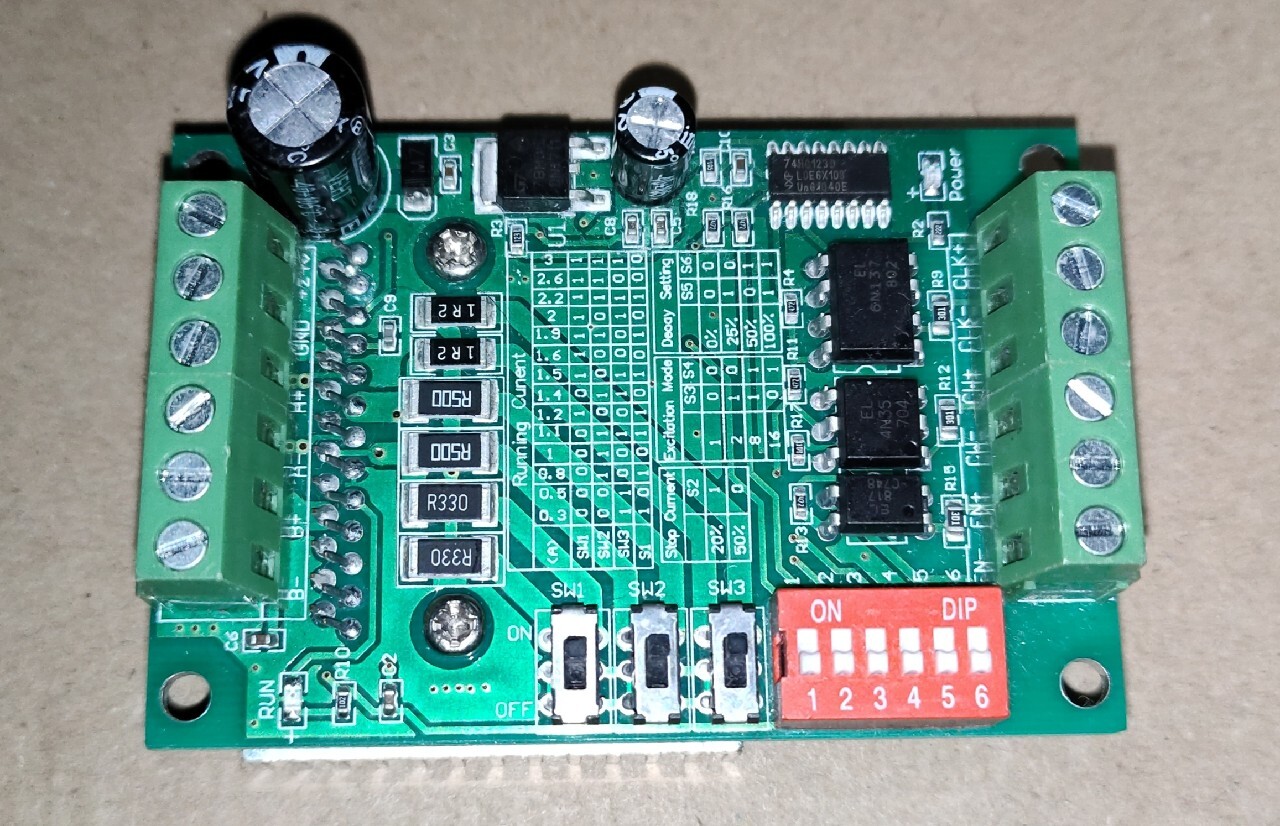

Sterownik silnika krokowego TB6560 z radiatorem. Jego działanie polega na dostarczeniu cyfrowego impulsu roboczego i kierunku. Płytkę możemy wykorzystać do sterowania silnikiem krokowym takim jak NEMA 17 HS8401.

Sterownik silnika krokowego TB6560 CNC z radiatorem - specyfikacja:

Minimalne napięcie robocze: 10V

Maksymalne napięcie robocze: 35 V (zalecane 24 V)

Prąd maksymalny: ± 3 A

Silnik krokowy - dwufazowy - czterofazowy

Ustawienie kroku na: pełny, 1/2, 1/8 i 1/16

Wymiary PCB: 75x50 mm

Napięcie robocze DC 10V-35V. Zaleca się stosowanie zasilacza impulsowego DC24V.

Szybkie sprzęgło optyczne 6N137 zapewnia dużą prędkość bez utraty kroku

Zastosowanie układu TB6560AHQ z funkcją wyłączenia podnapięciowego, wyłączenia przegrzania i wyłączenia nadprądowego

Duża wydajność prądowa

Dla dwóch faz w 42.57 stepping 3A / cztery fazy / cztery linie / sześć przewodów silnika

Zabezpieczenia przed przegrzaniem
