Moduł detekcji USB A na USB-C, tester kabli wielo-interface, tester kabli szybkiego ładowania, przenośne narzędzie inspekcyjne z wskaźnikami LED

Funkcje:

1.Obsługuje wykrywanie kabli USB A do Typ C oraz Typ C do Typ C, precyzyjnie lokalizując uszkodzone piny.

2.Wyposażony w 12 zestawów wskaźników LED wyświetlających wizualnie stan połączenia kablowego.

3.Nie ma potrzeby zewnętrznego zasilania, zasilany baterią guzikową CR2032, przenośny i łatwy w użyciu.

4.Kompaktowy rozmiar, wygodny do przenoszenia i testowania na miejscu.

5.Szybko wykrywaj w pełni funkcjonalne kable Typ-C, aby zwiększyć efektywność konserwacji i kontroli.

Wprowadzenie produktu:

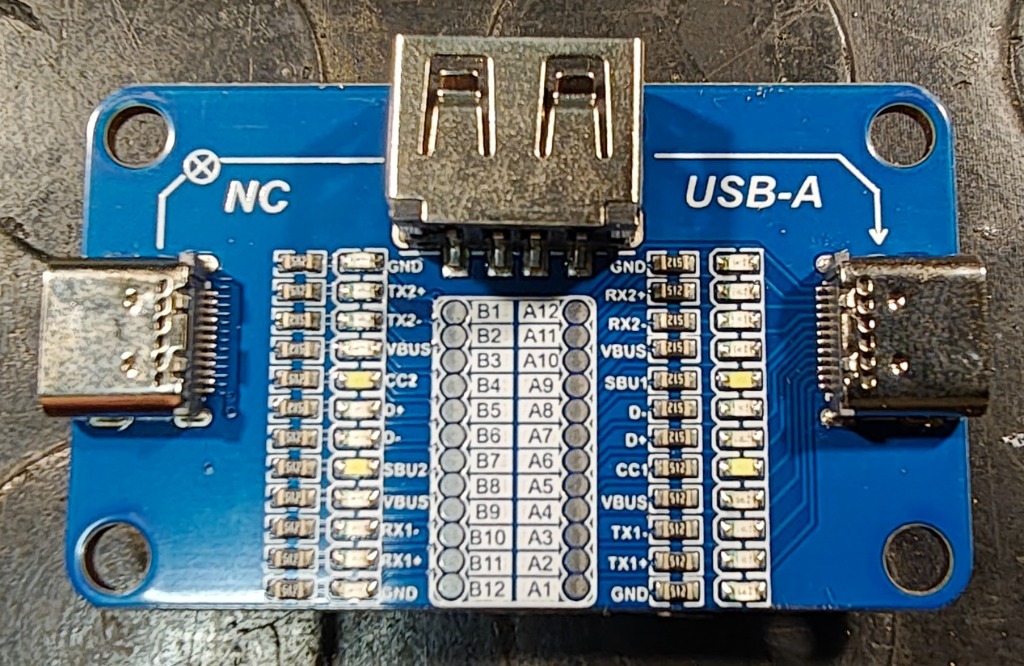

Ten produkt obsługuje wykrywanie przewodności pinów przewodów USB A do typu C i typu C do typu C oraz płytka testowa przewodów szybkiego ładowania. Produkt jest wyposażony w jeden interfejs USB A i dwa interfejsy typu C i wykorzystuje system zasilania bateryjnego CR2032, aby uzyskać przenośne rozwiązanie detekcyjne bez potrzeby zewnętrznego zasilania. Produkt obsługuje pełną detekcję przewodności pinów (24-pinową), precyzyjnie wyświetlając status połączenia każdego pinu za pomocą 12 niezależnych wskaźników LED (jednostronna detekcja 12 pinów), co pozwala szybko zlokalizować uszkodzone piny lub nieprawidłowe przewody.

Parametry produktu:

Kolor: niebieski

Interfejs: TYPE-C, USB-A

Zasilanie: bateria CR2032

Rozmiar produktu: 50*30mm

Instrukcje użytkowania:

TYP-C do TYPU-C:

Włóż badany kabel TYPE-C do TYPE-C do dwóch portów C modułu, a lampka kontrolna zaświeci się, wskazując, że odpowiedni obwód działa prawidłowo.

W pełni funkcjonalny kabel TYPE-C ma 24 piny, z czego 22 są faktycznie podłączone, więc powinno świecić 22 diody (jedna strona ma D+D - nie jest włączona).

USB A do typu C

Włóż kable USB A i TYPE-C do modułu. Należy pamiętać, że interfejs TYPE-C nie można włożyć do końca z sitodrukiem NC. Należy go włożyć do interfejsów USB A → TYPE C. Jeśli lampka kontrolna jest włączona, oznacza to, że odpowiedni obwód działa poprawnie.
