Badany wzmacniacz operacyjny pracuje jako generator relaksacyjny.

W obwodzie generatora zastosowane są rezystory o wysokiej rezystancji co powoduje, że nawet niewielki wzrost prądów wejściowych WO, spowoduje zakłócenia w działaniu generatora, a nawet brak jego działania.

Diody LED sygnalizują działanie generatora gdzie naprzemienne świecenie diod oznacza, że testowany wzmacniacz jest sprawny, natomiast ciągłe świecenie którejś z diod lub brak świecenia oznacza, że wzmacniacz jest niesprawny.

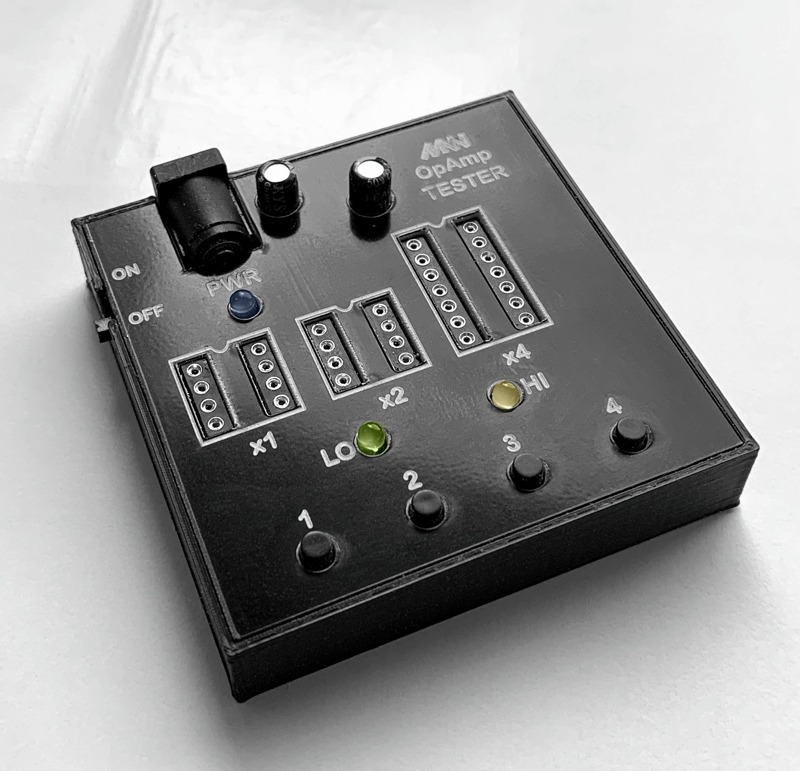

Tester służy do szybkiego oszacowania stanu WO.

Zasilanie: 9V - 12V (gniazdo 5,5/2,1mm, plus w środku)

Wymiary: 60mm x 60mm x 17mm

Po umieszczeniu WO w odpowiedniej podstawce należy przycisnąć: przycisk nr1 dla wzmacniacza pojedynczego, nr1 i kolejno nr2 dla wzmacniacza podwójnego i analogicznie kolejno przyciski 1, 2, 3, 4 dla wzmacniacza poczwórnego.
