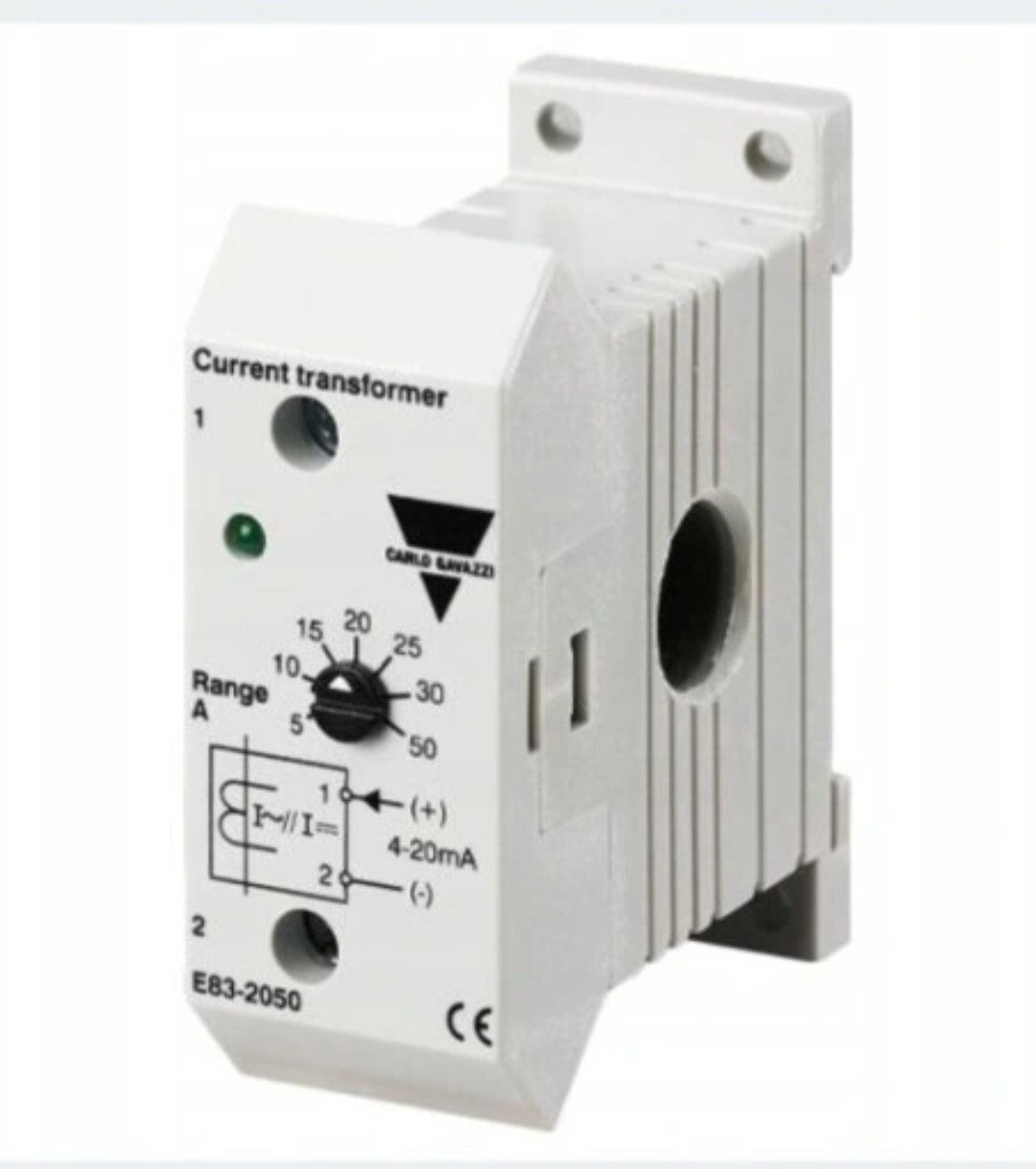

Transformator prądowy, przekaźnik nadzorczy prądu E83-2050 Carlo Gavazzi

E83-2050 jest niewielkim transformatorem do pomiaru prądu AC o standardowej wydajności 4 do 20 mADC.

Czyni go użytecznym do użytku jako interfejs prądowy AC do PLC.

Może być używany z przekaźnikami DIB01, PIB01, DIC01 lub PIC01.

Pojedyncze lub wielokrotne punkty ustawień mogą monitorować prąd i alarm sygnałowy.

W zakresie 5A E83-2050 jest często wybieraną opcją jako przetwornik sygnału ADC (4 do 20 mA) dla większych, standardowych transformatorów prądowych AC z wyjściem wtórnym 5AAC.

Odmierzona żyła przewodząca jest przeciągana przez otwór środkowy transformatora prądowego. Możliwy jest pomiar prądów poniżej zakresu znamionowego poprzez wielokrotne przeciąganie żyły przewodzącej przez otwór. Jeśli żyła przewodząca przeciągana jest przez środkowe otwory, np. pięciokrotnie, transformator rejestruje wartość 5AAC, gdy prąd żyły ma wartość 1AAC.
