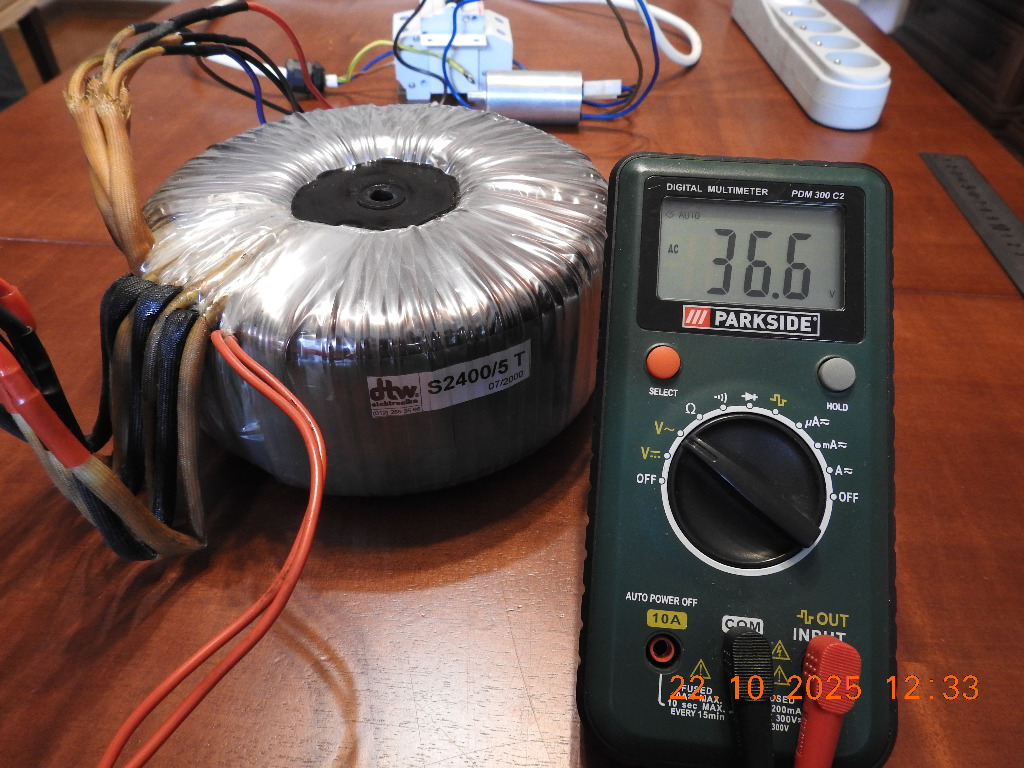

Dzień Dobry. Mam do sprzedania używany (bez oznak przegrzania) transformator toroidalny o oznaczeniu fabrycznym S2400/5T. Niestety nie ma do niego karty z danymi fabrycznymi.

Transformator pracował w do końca sprawnym UPS Ares 1800 (fideltronik ). Jest to zasilacz awaryjny o mocy znamionowej 1800VA z tego powodu należy przypuszczać, że moc oferowanego transformatora to ok.1800VA. Transformator posiada 4 uzwojenia o napięciu wtórnym 35V i prądzie ok. 12A oraz jedno uzwojenie o napięciu 20V i prądzie ok. 0,8A. Uzwojenie pierwotne zawiera jeden podzielony obwód z układem podwyższania AVR (czerwony przewód, niepodłączony w obwodzie). Obwód zasilania sieci 230V jest zestawiony zgodnie z wymontowanym podłączeniem fabrycznym (oprócz przewodu AVR). Składa się on z: przewodu sieciowego, bezpieczników C20 i filtru przeciwzakłóceniowego (koniecznie podłączyć przewód zerowy do masy filtru i układu). Te wszystkie elementy są w komplecie z transformatorem. Transformator ma średnicę 17cm, grubość 9cm, waga ok. 8kg. Jest to naprawdę duży transformator sieciowy. Uzwojenia wtórne są wyprowadzone w koszulkach olejowych, z podlutowanymi przewodami zakończonymi konektorami (początki i końce uzwojeń są koloru czarnego i czerwonego - nie wolno ich pomylić przy łączeniu). Uzwojenia można łączyć szeregowo lub równolegle (co da prąd ok. 48A). Można na nim zbudować naprawdę potężny wzmacniacz lub zasilacz (osobiście mam na takim trafie tradycyjny zasilacz liniowy 2x 32V, 20A )

Uwaga dotycząca bezpieczeństwa. Podłączenie oferowanego transformatora do sieci 230V wymaga odpowiednich umiejętności i przestrzegania zasad bezpieczeństwa przeciwporażeniowego. Transformator najlepiej startować przez układ softstart lub z użyciem bezpieczników zwłocznych (wkładek topikowych) - na pewno wybije typowe bezpieczniki 10A. Zwarcie uzwojeń wtórnych przy tej mocy transformatora może doprowadzić do zniszczenia transformatora i pożaru. Proszę o tym pamiętać.
