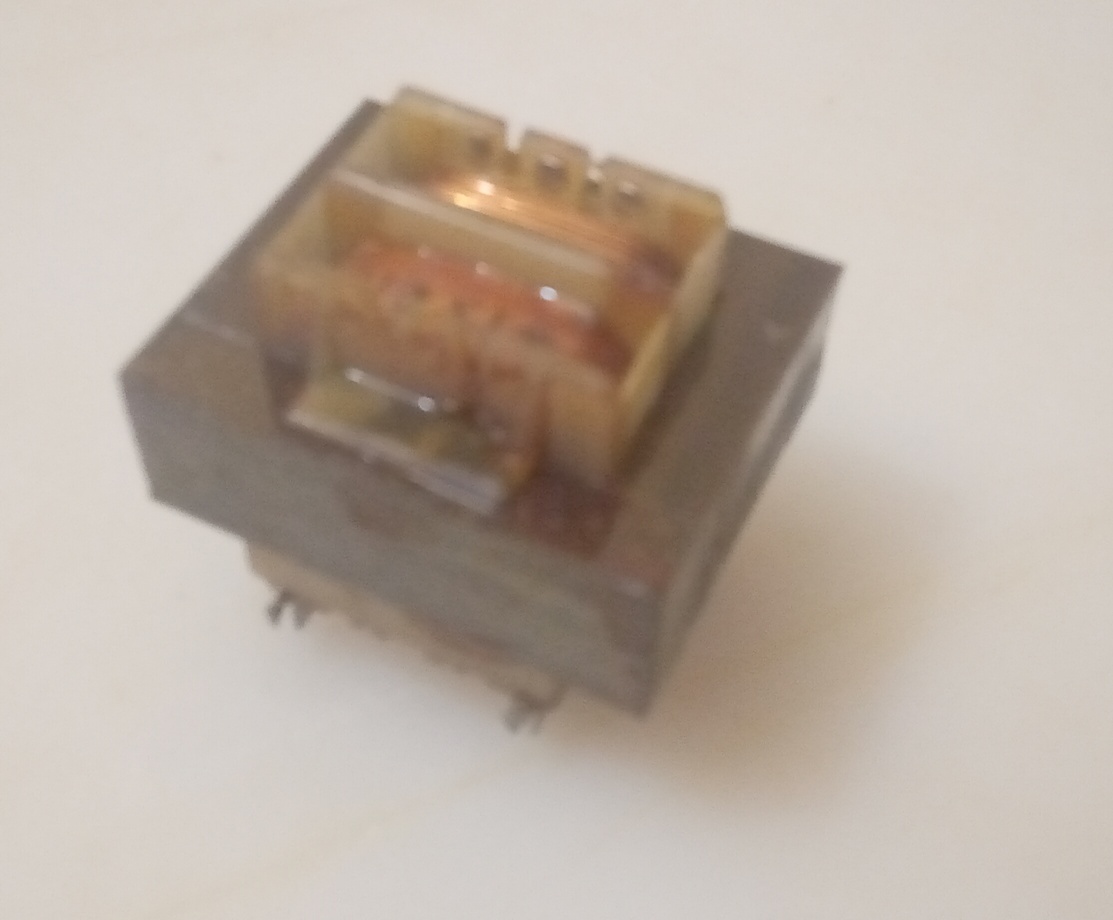

Transformator UNITRA ZATRA TS 4/17

Główne parametry elektryczne - z katalogu

• Moc znamionowa: 4 W (4 VA)

• Napięcie pierwotne (zasilanie): 220 V AC (charakterystyczne dla dawnego standardu sieciowego w Polsce)

• Napięcie wtórne (wyjściowe): 7 V AC (mierzone pod obciążeniem znamionowym)

• Prąd uzwojenia wtórnego: ok. 0,3 A [1]

Konstrukcja i montaż

• Typ rdzenia: Kształtkowy EI 48/16

• Końcówki lutownicze: Typu KP (końcówki lutownicze oczkowe wystające z karkasu) możliwy montaż na płytce drukowanej.
  Mocowanie za pomocą wkrętów.

• Izolacja: Uzwojenia były fabrycznie dokładnie zaimpregnowane (lakierowane), co zapewniało cichą pracę i dużą odporność na wilgoć.
  Ślady na rdzeniu podobne do rdzy to jest lakier impregnujący.
