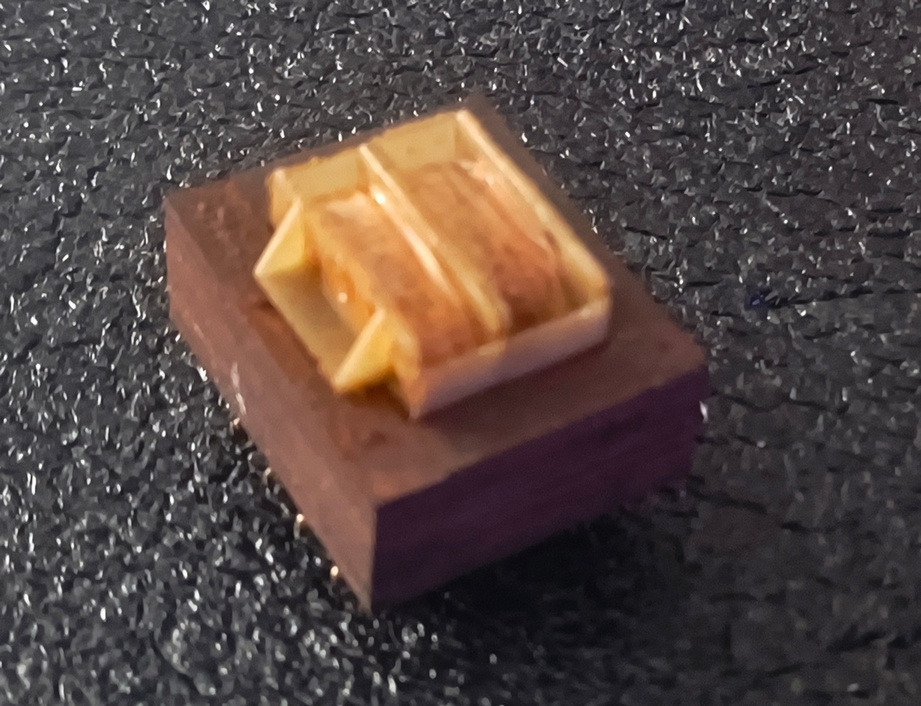

Obliczenie prądu dla pojedynczego uzwojenia TS2/10,5

Całkowita moc S=2 VA, a uzwojenia są dwa, to moc jednego uzwojenia wynosi 𝑆1=1 VA
Przyjmując napięcie znamionowe 12,68 V (dla zasilania 220 V)

I=1 VA/12,68 V≈0,0788 A

Czyli z jednego uzwojenia możesz bezpiecznie pobrać ok. 79 mA.

Ważne uwagi eksploatacyjne:

Praca ciągła vs chwilowa:

Transformatory małej mocy (jak TS2/10) mają dość cienki drut na uzwojeniach. Powyższe wartości są wartościami znamionowymi (ciągłymi). Przekraczanie ich spowoduje silne nagrzewanie się rdzenia i uzwojeń, co może doprowadzić do uszkodzenia izolacji.

Spadek napięcia pod obciążeniem:

Transformatory o tak małej mocy mają bardzo dużą tzw. "miękkość". Oznacza to, że zmierzone napięcie jałowe (bez obciążenia) 13,6 V, znacząco spadnie po podłączeniu odbiornika pobierającego maksymalny prąd.

Bezpiecznik:

Dla transformatora 2 VA warto zastosować bezpiecznik po stronie wtórnej (np. 100 mA) dla jednego uzwojenia), aby chronić go przed zwarciem.

Napięcia podane są na rysunku
