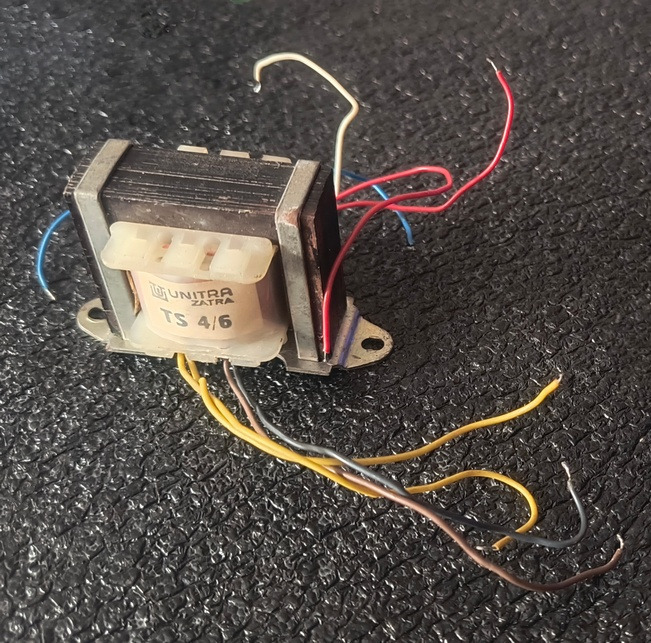

Transformator TS 4/6 małej mocy (4 VA)
Unitra Zatra.

Jest on znany z zastosowań w polskiej elektronice użytkowej z ubiegłego wieku, np. w kalkulatorach biurowych Elwro 144.

Dane techniczne

Moc znamionowa: 4 VA.

Napięcie pierwotne: 220 V

(standard dla starszych konstrukcji, obecnie 230 V).

Rdzeń: Typ EI-42/12.

Wymiary: 62 x 38,5 x 35,5 mm.

Napięcia i prądy wyjściowe

Transformator posiada kilka uzwojeń wtórnych, co pozwala na uzyskanie różnych napięć:

Wyjście 1: 28 V przy natężeniu 0,033 A.

Wyjście 2: 9,5 V przy natężeniu 0,05 A.

Wyjście 3: 25 V przy natężeniu 0,09 A.

Niektóre starsze katalogi podają tylko jedno napięcie (28 V).

Zastosowanie

Ze względu na swoją konstrukcję i wielość wyjść, TS 4/6 był idealny do zasilania małych urządzeń elektronicznych wymagających kilku różnych poziomów napięcia, takich jak wspomniane kalkulatory czy proste układy sterowania.
Obecnie jest on poszukiwany głównie przez hobbystów do naprawy sprzętów typu "vintage" lub do budowy małych zasilaczy warsztatowych.
