Płytka PCB - obwód drukowany, wysokiej jakości, dwustronna.
Zaprojektowana specjalnie do prób, testów, eksperymentów z Arduino Nano.

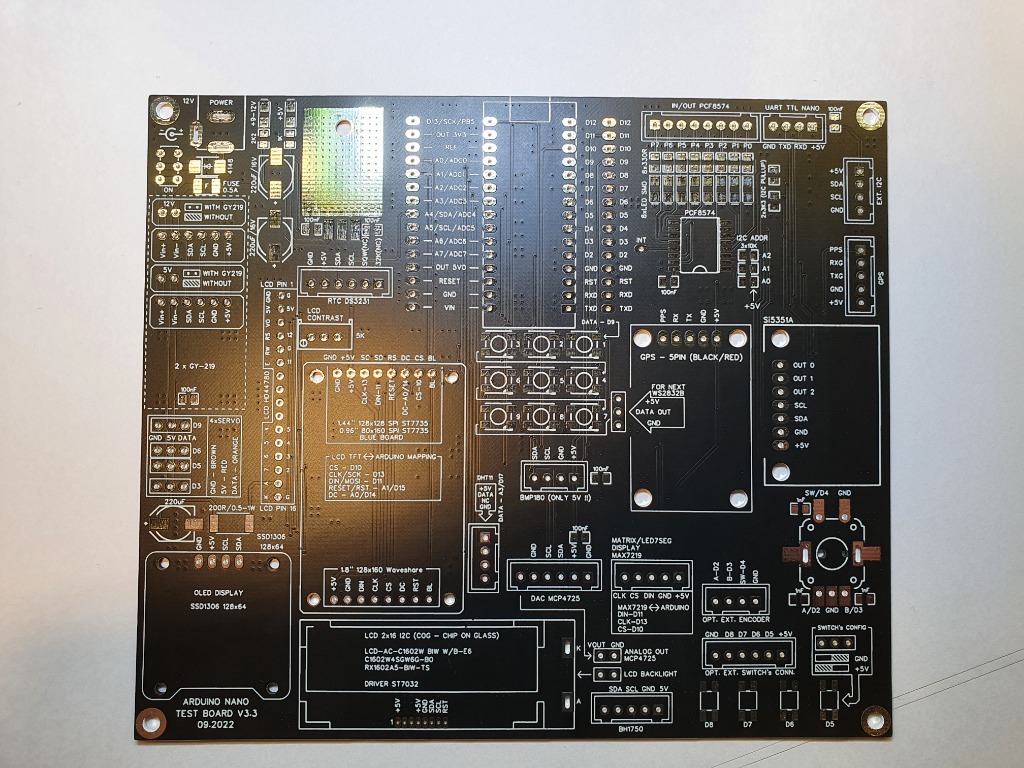

Płytka z wyprowadzonymi wszystkimi portami Arduino Nano na goldpinach z wyraźnymi opisami a część z nich została podpięta bezpośrednio do kilku popularnych i często używanych w projektach modułów w sposób ułatwiający ich testowanie.

Wszystkie wymienione poniżej moduły/urządzenia/układy scalone zostały sprawdzone, uruchomione i przetestowane na tej PCB (moduły/układy muszą akceptować 5V) :

1. Moduł pomiaru prądu i napięcia - INA219 (po I2C)
2. Zegar RTC - moduł z pamięcią EEPROM - na DS3231 (po I2C)
3. Wyświetlacz OLED - I2C na SSD1306 (0.96``) - I2C
4. Wyświetlacz alfanumeryczny LCD 2x16 znaków (COG) I2C na ST7032
5. Wyświetlacz alfanumeryczny LCD z interface`em równoległym (4-bit) - HD44780 (typowe, najczęściej spotykane)
6. Wyświetlacz TFT po SPI - w zasadzie dowolny, ale przetestowane z 1,44`` 128x128 driver ST7735, oraz Waveshare 1,8`` 128x160 (ST7735) - i pod takie dwa, PCB została przystosowana (rozkład wyprowadzeń)
7. Moduł czujnika wilgotności i temperatury - DHT-11 - serial Data
8. Moduł czujnika ciśnienia i temp. na BMP180 - I2C (uwaga - tylko 5V)
9. Moduł przetwornika cyfrowo-analogowego I2C - MCP4725.
10. Wyświetlacz LED. Matrycowy lub 7-seg - na MAX7219 sterowany szeregowo (SPI)
11. Moduł czujnika światła na BH1750 (I2C)
12. PCB ma miejsce pod wlutowanie PCF8574F (SMD - Wide), który jest 8-mio bitowym, dwukierunkowym portem - po I2C + 8 LED z rezystorami (0805) na jego wyjściach. Możliwość zmiany/wyboru adresu I2C.
13. Moduł GPS - tani popularny odpowiednik U-blox (5/6/7/8) z wyprowadzonym PPS (moduł 5 PIN)
14. Moduł generatora na Si5351A 0.1 160 MHz - I2C
15. Encoder obrotowy THT lub SMD
16. 4 buttony / mini Switch - do dowolnego wykorzystania. Konfigurowane zworką do GND lub VCC.
17. 9xLED (adresowalne RGB) WS2832B + możliwość podłączenia kolejnych na goldpin.
18. Miejsce do podłączenia serwomechanizmów (4 szt.) na portach PWM

----------------------------------------------------------

Zasilanie całości (9-12V) - poprzez diodę zabezpieczającą (przed podaniem odwrotnej polaryzacji) i bezpiecznik polimerowy trafia na stabilizator 7805, którego można zamontować na małym radiatorze.

Wyprowadzone są również na goldpin wszystkie istotne porty komunikacyjne (UART Arduino, UART GPS, I2C).

Przedmiotem aukcji jest sama płytka PCB - należy ją zmontować we własnym zakresie - co z uwagi na łatwo dostępne części nie powinno być problemem. Na PCB, na warstwie opisowej są wszystkie istotne informacje - adresy, użyte porty, wartości elementów (głównie kondensatory 100nF - SMD 0805), oznaczenia wyprowadzeń.

W razie wątpliwości odpowiadam na pytania.

Schemat w PDF mogę wysłać na mail`a.

Pod adresem :

http://ywd.pl/arduino-nano-test-board/

znajdziesz opis wykorzystania płytki, z przykładami użycia wszystkich obsługiwanych modułów/urządzeń (adresy, użyte biblioteki, przykładowy szkic do pobrania). Tam też więcej informacji.

Do płytki wystawiam paragon lub FV (w przypadku FV proszę o przesłanie danych do jej wystawienia).
