Opis
OGÓLNA CHARAKTERYSTYKA

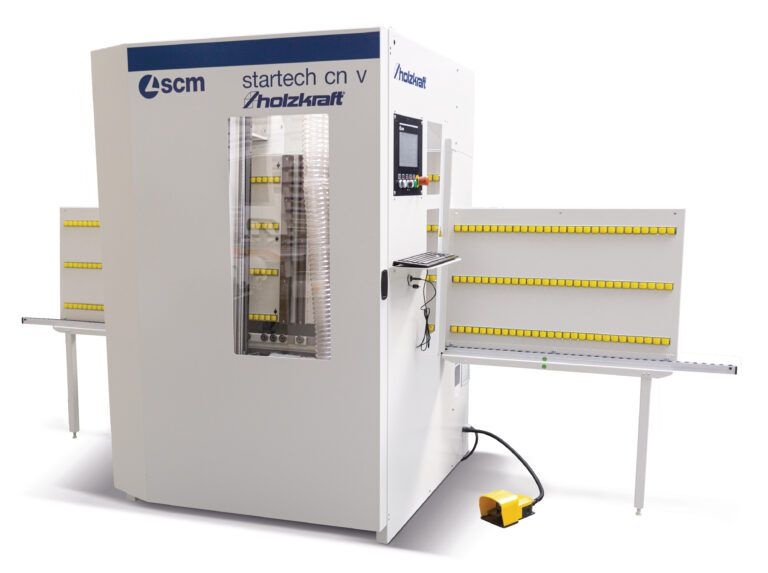

Uniwersalna wiertarka CNC z funkcją nutowania Włoskiego producenta maszyn stolarskich z grupy SCM, ze stołem roboczym ze stałą bramą i ruchomym przedmiotem do następujących operacji:
- Pionowe wiercenia na powierzchni płyty
- Poziome wiercenia we wszystkich czterech płaszczyznach elementu
- Frezowanie rowków ze zintegrowaną piłką do rowkowania w kierunku „X”
Konstrukcja i stół roboczy
Rama maszyny o konstrukcji profilowej ze stali zapewnia dużą podstawę do przyjmowania stołu roboczego. Elektryczna
szafa sterująca jest zintegrowana z korpusem maszyny. Stół roboczy z żywicy fenolowej jest rowkowany, aby umożliwić
otwory przelotowe.
Przesuw agregatu
Jest to konstrukcja portalowa wykonana z profili stalowych. Główny agregat roboczy jest zainstalowany w portalu.
Agregat roboczy
Składa się z głowicy wiertarskiej z 7 pionowymi oraz 4 poziomymi wrzecionami oraz zintegrowaną piłką do rowkowania.
Pozycjonowanie elementu obrabianego oraz napęd zespołu roboczego
Element pozycjonowany jest za pomocą chwytaków sterowanych CNC pod jednostką roboczą podczas obróbki.
Ruch w osi X, Y oraz Y za pomocą liniowych pryzmatycznych prowadnic z kulkami oraz śrub z gwintem kulkowym.
Pozycjonowanie agregatów roboczych realizowane za pomocą technologii i napędów z silnikami prądu stałego
Cechy:
-10-calowy ekran dotykowy. Możliwość importowania programów wiercenia z oprogramowania SCM Maestro.
- Wszechstronne pięciostronne wiercenie. 7 niezależnym wrzecion pionowych, 4 wrzeciona poziome (1 + 1 X i 1 + 1 Y) oraz piła w formie X, można produkować gotowe elementy mebli bez konieczności zmiany położenia wierteł i bez interwencji operatora dla ustawienie stołu roboczego i maszyny w zależności od wielkości paneli.
- głowica robocza umieszczona nad płytą umożliwia uzyskanie niezwykle precyzyjnej obróbki i gwarantuje zawsze pewne odniesienie.
- Ruchomy chwytak z płynnym otwarciem gwarantuje stabilność detalu i wysoka jakość obróbki
STEROWANIE CNC
Kontroler opracowany do stosowania w wiertarkach.
CN
10` Kolorowy ekran dotykowy
Kontrola oraz komunikaty o błędach i usterkach w języku operatora
Programowanie
Programowanie za pomocą CN
Automatyczna optymalizacja procesu wiercenia
Możliwość przesunięcia punktu zerowego elementu
Możliwość zapisywania oraz importowania programów wiercenia za pomocą klucza USB
Możliwość importowania programów wiercenia z zewnętrznego oprogramowania CAD-CAM
Konfiguracja
Interfejs użytkownika w tym samym języku instrukcji obsługi
Graficzne przedstawienie konfiguracji agregatu
PARAMETRY NARZĘDZI
Otwory poziome w kierunku „X”, minimalna odległość 11 mm w kierunku „Y”
Cut nacięcie piły, minimalny prześwit 100 mm w kierunku „Y” na dolnej stronie płyty
- Maksymalna wysokość otworów poziomych w stosunku do powierzchni płyty (górna strona): 25 mm bez możliwości
przekroczenia maksymalnej grubości przedmiotu obrabianego za pomocą końcówki
- Minimalna wysokość poziomych otworów w stosunku do powierzchni płyty
(dolna strona): 6 mm
- zintegrowana jednostka do rowkowania z:
* Uchwyt narzędziowy = otwór 20 mm
* Tarcza = maks. Średnica 125 mm; max. Grubość piły 6 mm
S = Grubość płyty
Dane techniczne:
Maksymalny wymiar elementu X-Y-Z mm 3000 x 900 x 50
Minimalny wymiar elementu X-Y-Z mm 300 x 90 x 10
Maksymalna prędkość posuwu X-Y Osie m/min 20
Agregat wiercący
Wrzeciona pionowe Ilość 8 (6X-3Y jedno wspólne)
Wrzeciona poziome (wzdłuż osi Y) Ilość 2 (1+1)
Wrzeciona poziome (wzdłuż osi X) Ilość 4 (2+2)
Piłka do rowków (Kierunek) X
Maksymalna średnica piłki mm 125
Maksymalna grubość piłki mm 6
Moc silnika kW (PS) 2,2 (3)
Prędkość obrotowa wrzecion U/min 4460
Prędkość obrotowa piłki U/min 5700
Długość 3704 mm
Szerokość/głębokość 1455 mm
Wysokość 2209 mm
Waga (netto) 1200 kg
INSTALACJA
Przyłącze V (Hz) 380 / 400 (50 / 60)
Min. Moc zainstalowana KVA 4,5
Ciśnienie robocze bar 6,5
Zużycie sprężonego powietrza Nl/min 90
Zapotrzebowanie odciągu m3/h 820
Prędkość przepływu m/sec 20
Średnica króćca odciągu mm 120
Wyposażenie:
R00731 – startech cn v F14 wykonanie CE
580578 – Wentylator chłodzący do szafy sterowniczej
580579 – Czujnik do kalibracji płyty po przeciwnej stronie
580592 – Wzmocniony docisk w osi Z
580596 – Automatyczne smarowanie
580588 – Interfejs obsługi maszyny, oprogramowanie „Maestro cnc”
580589 – Klawiatura QWERTY
Maszyna nowa.
Cena zawiera dostawę oraz montaż i szkolenie.
Faktura Vat
Cena Netto - należy doliczyć podatek Vat
Maszyna na magazynie, dostępna od ręki
