Wyświetlacz LCD TFT IPS 1.69 IC ST7789 V3 240x280 SPI

Jeśli potrzebujesz kilku wyświetlaczy lub innych modeli, sprawdź moje pozostałe oferty.

Lub wyślij mi wiadomość.

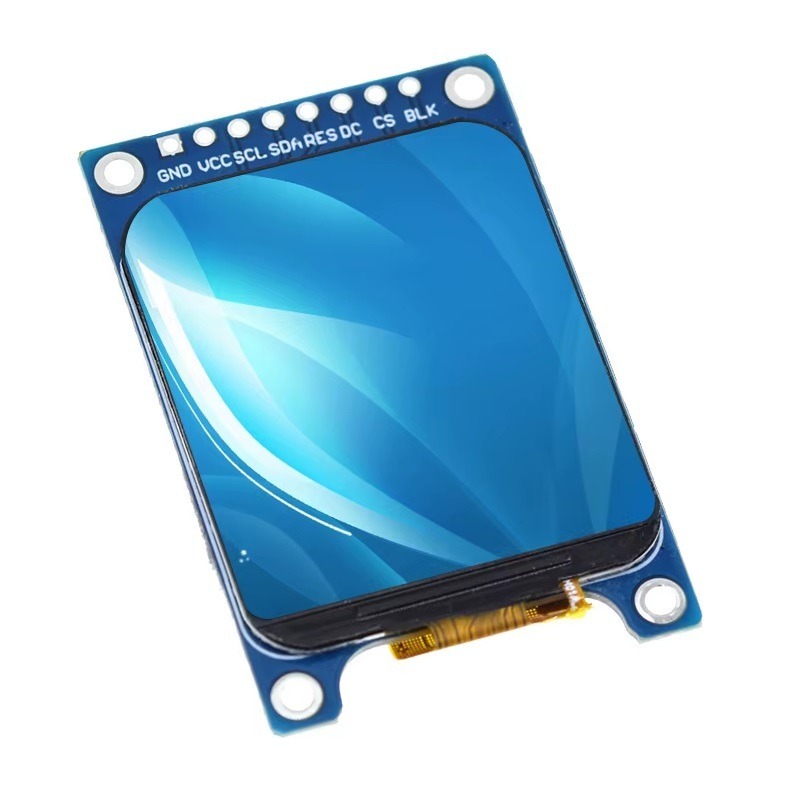

Moduł 1,69-calowy kolorowy wyświetlacz TFT IPS o rozdzielczości 240x280 pikseli, sterowany układem scalonym ST7789 i wykorzystujący interfejs SPI.

Główne cechy

Typ wyświetlacza: IPS TFT LCD, co zapewnia szerokie kąty widzenia.

Rozdzielczość: 240 x 280 pikseli.

Sterownik: Układ scalony ST7789.

Interfejs: 4-przewodowy SPI (Serial Peripheral Interface), wymagający minimalnej liczby portów I/O do sterowania.

Opis pinów:

GND: Masa zasilania.

VCC: Zasilanie (3,3 V).

SCL: Sygnał zegarowy magistrali SPI.

SDA: Sygnał danych magistrali SPI.

RES: Sygnał resetowania sterownika (aktywny stan niski).

DC: Sygnał wyboru rejestr/dane (niski poziom: rejestr, wysoki poziom: dane).

CS: Wybór układu (Chip Select) .

BLK: Sterowanie podświetleniem (domyślnie pływający, niski poziom wyłącza).

Moduł ten jest często używany w projektach DIY z mikrokontrolerami Arduino, Raspberry Pi, STM32 i ESP8266.
