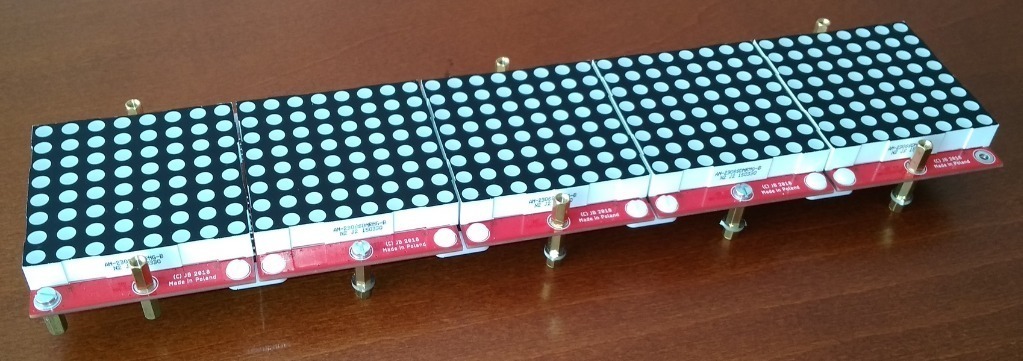

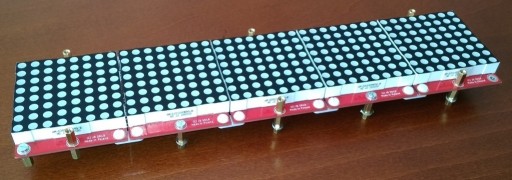

Wyświetlacz JB-LED 40x8 BiCOLOR V1.1 - komplet płytek PCB 6 szt. (1 szt. sterownik + 5 szt. płytka matrycy LED) + 5 matryc LED

Montaż THT i SMT.

Stopień skomplikowania montażu: 2-łatwy (skala 4-stopniowa: 1-b.łatwy, 2-łatwy, 3-trudny, 4-b.trudny)

Części można nabyć w polskich lub chińskich sklepach (lub ewentualnie u mnie)

Po rozbudowaniu o odpowiedni moduł możliwość komunikacji/sterowania przez Ethernet, WiFi, Bluetooth lub RS485 itp. Kod źródłowy przykładowego programu (embedded C, środowisko Atmel/Microchip Studio 6/7).

Praca w dwóch trybach:

1) pierwszy domyślny - przesuwający się 3-kolorowy tekst aktualnej daty i czasu (RTC) + wyświetlanie bieżącej temperatury, ciśnienia i wilgotności powietrza (niezbędny czujnik BME280)

2) drugi - dowolny 3-kolorowy tekst Tryb pracy i tekst zmieniany przez oprogramowanie z poziomu PC (bezprzewodowo przez Bluetooth).

Tekst z polskimi znakami i bez efektu smużenia podczas przewijania tekstu

Można podłączyć większą liczbę matryc (max 10) oraz czujniki po magistrali SPI lub I2C Idealny do wbudowania

Pełne wsparcie i pomoc (hardware + firmware + software)

Możliwość zmiany tekstu np. poprzez naciśnięcie przycisku, zadziałanie czujnika, wysterowanie innym urządzeniem np. sterownikiem PLC, robotem przemysłowym itp.

Cechy sterownika JB-MEGA32 V1.1:

- mikrokontroler ATmega32A-AU 8MHz

- płytka wpinana od spodu do pierwszego wyświetlacza JB-LED BiCOLOR (rozłączna - sterownik można wykorzystać do innego projektu)

- sterowanie wyświetlaczem LED 3-pinami mikrokontrolera (sprzętowe SPI - transmisja jednokierunkowa tylko wysyłanie)

- miejsce na dodatkową zewnętrzną pamięć I2C EEPROM (różna pojemność, jumpery na płytce do konfiguracji adresu)

- miejsce na chip RTC lub precyzyjny RTC + gniazdo baterii

- opcjonalnie miejsce na czujnik temperatury DS18B20

- standardowe złącze programatora ISP 6-pin

- zasilanie sterownika 7-12 VDC (zalecane 8 lub 9 VDC) lub bezpośrednio 5 VDC przez ISP

- możliwość rozbudowania o własne rozszerzenia (praktycznie wszystkie piny uC wyprowadzone z boku płytki na złączach szpilkowych kątowych goldpin)

- wymiary 34.6 mm x 78 mm

Cechy pojedynczego modułu wyświetlacza JB-LED BiCOLOR v1.1:

- rozdzielczość 8x8 pikseli, obraz 3-kolorowy (czerwony, zielony i pomarańczowy) (*)

- matryca 60.2 mm x 60.2 mm (2-kolorowa matryca LED)

- zasilanie 5 VDC - możliwość rozszerzenia o kolejne moduły LED

- wymiary płytki 60 mm x 78 mm

(*) kolor trzeci pomarańczowy powstaje z połączenia koloru czerwonego oraz zielonego

Zestaw nadaje się doskonale do celów edukacyjnych jako wstęp do układów cyfrowych oraz poznania działania i nauki programowania mikrokontrolerów 8-bitowych.

Moduł jest b. łatwy w zaprogramowaniu (niezbędny programator np. USBasp).

Moduł wyświetlacza LED + sterownik można wykorzystać do budowy zegara cyfrowego, miernika temperatury, tablicy informacyjnej z przesuwającym się tekstem, współpracy z urządzeniami sterowanymi przez PLC lub stanowisk zrobotyzowanych itp. (sterując odpowiednimi pinami sterownikiem PLC lub robotem przemysłowym można zmieniać tekst na wcześniej zdefiniowany)

Zasilanie: zasilacz o wydajności prądowej min. 350 mA i napięciu min 7 VDC (zalecany zasilacz 8 lub 9 VDC). Można zasilać moduł LED + sterownik z zasilacza stabilizowanego lub bezpośrednio z portu USB komputera/laptopa (USB -> programator USBasp -> sterownik + wyświetlacz) PC jest wymagany tylko do zaprogramowania uC sterującego potem wyświetlacz + sterownik działa niezależnie - wystarczy podłączyć zasilanie

Pełne wsparcie i pomoc

Zwrot przedmiotu tylko za ewentualną zgodą Sprzedającego na koszt Kupującego Warunki przyjęcia zwrotu:

- przedmiot w idealnym stanie bez śladów lutowania, rys, ubytków, wykruszeń, wygiętych wyprowadzeń i innych uszkodzeń

- przedmiot w oryginalnym opakowaniu lub zastępczym (tym w którym został wysłany Kupującemu) odpowiednio zabezpieczony na czas transportu
