Moduł absolutnego enkodera magnetycznego AA270 – do projektów DIY / robotyka / automatyka

Na sprzedaż absolutny enkoder magnetyczny przeznaczony do integracji w projektach elektronicznych i konstrukcjach DIY.

Produkt jest półproduktem (modułem do zabudowy) i wymaga montażu oraz integracji z docelowym układem elektronicznym przez użytkownika.

dodatkowe informacje techniczne ułatwiające implementację (docs) dostępne na stronie SpaceDragon.online

Zastosowanie:

- roboty mobilne
- projekty CNC
- automatyka amatorska
- systemy pozycjonowania
- projekty hobbystyczne i edukacyjne

Informacje techniczne:

precyzja pomiarów - 0,022° ± 0,1°(stały błąd po kalibracji)
komunikacja - I2C, SSI, PWM, Analog
napięcie zasilania - 3.3-5V
wymiary - 36,5x36,5x22mm(złączka goldpin nie liczona +7,5mm)
temperatura pracy - od -30° do 70°
zakres pomiarowy - 270°

Moduł oparty jest na układzie czujnika położenia MT6701 (informacja techniczna).

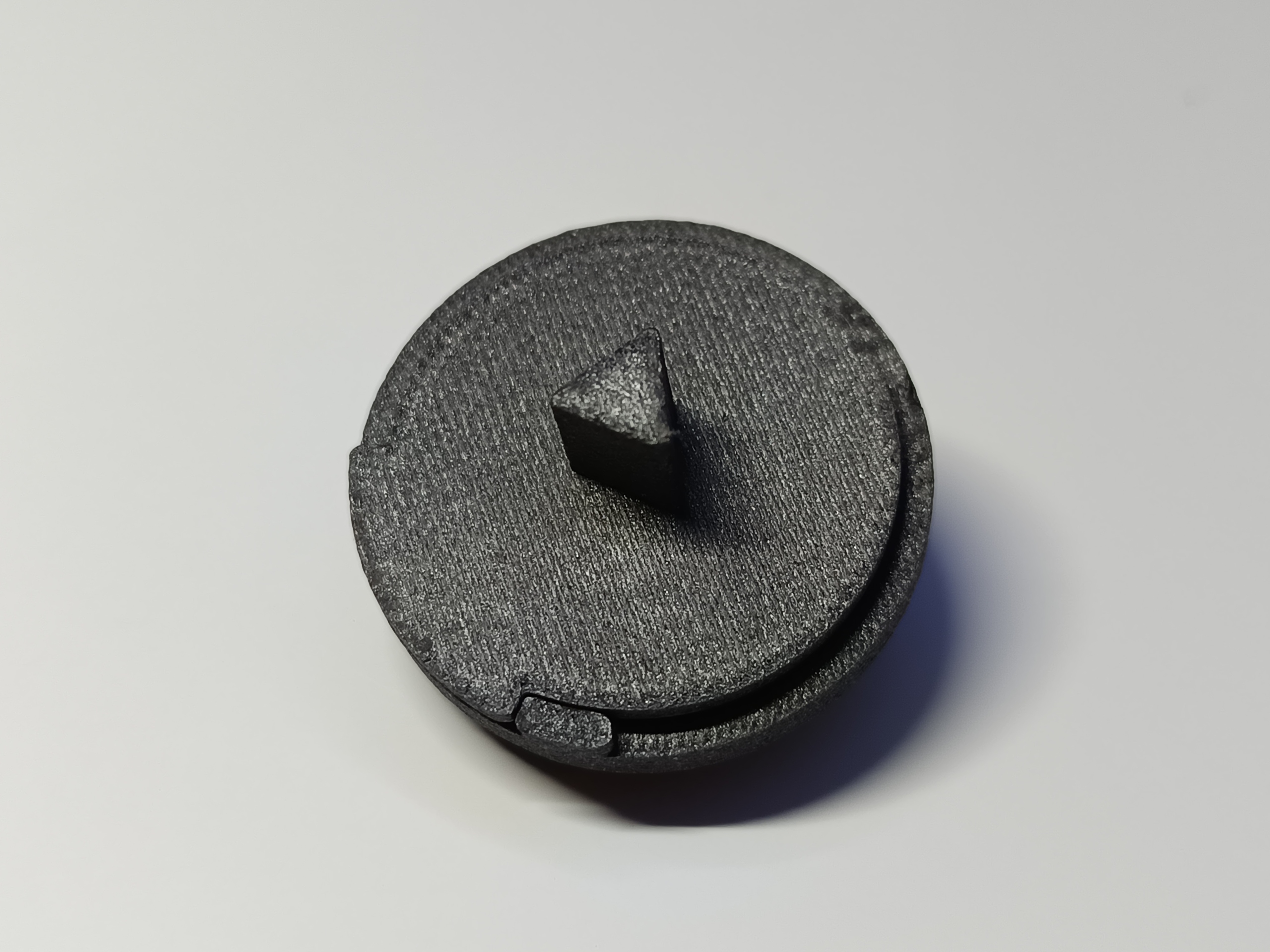

Umożliwia odczyt położenia w aplikacjach wymagających kompaktowego rozwiązania do integracji z mikrokontrolerem np. arduino, od modułu na którym został oparty odróżnia go skalibrowany już punkt 0° względem obudowy, kąt jest wskazywany przez punkt montażowy w kształcie trójkąta co znacznie ułatwia użycie w projekcie.

Wyprowadzenia w standardzie goldpin (raster 2.54 mm).
Kształt drukowanej w 3D z wytrzymałego materiału PCTG-CF obudowy przystosowany do prostego montażu w urządzeniu docelowym.

Ważne informacje
-Produkt nie jest samodzielnym urządzeniem użytkowym.
-Jest to komponent elektroniczny przeznaczony do dalszej zabudowy.
-Wymaga wiedzy technicznej w zakresie elektroniki.
-Sprzedawany jako element do zastosowań konstrukcyjnych i eksperymentalnych.

W przypadku pytań technicznych proszę o kontakt.

Możliwe znaczne zniżki nawet 30% lub gratisy w przypadku wybrania większej ilości produktów z profilu. Proszę o kontakt w celu negocjacji ceny zbiorczej i utworzenia takiej oferty.
