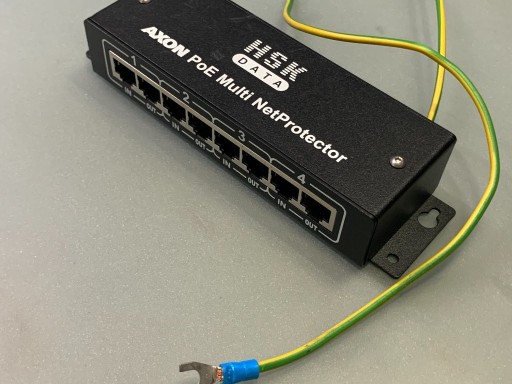

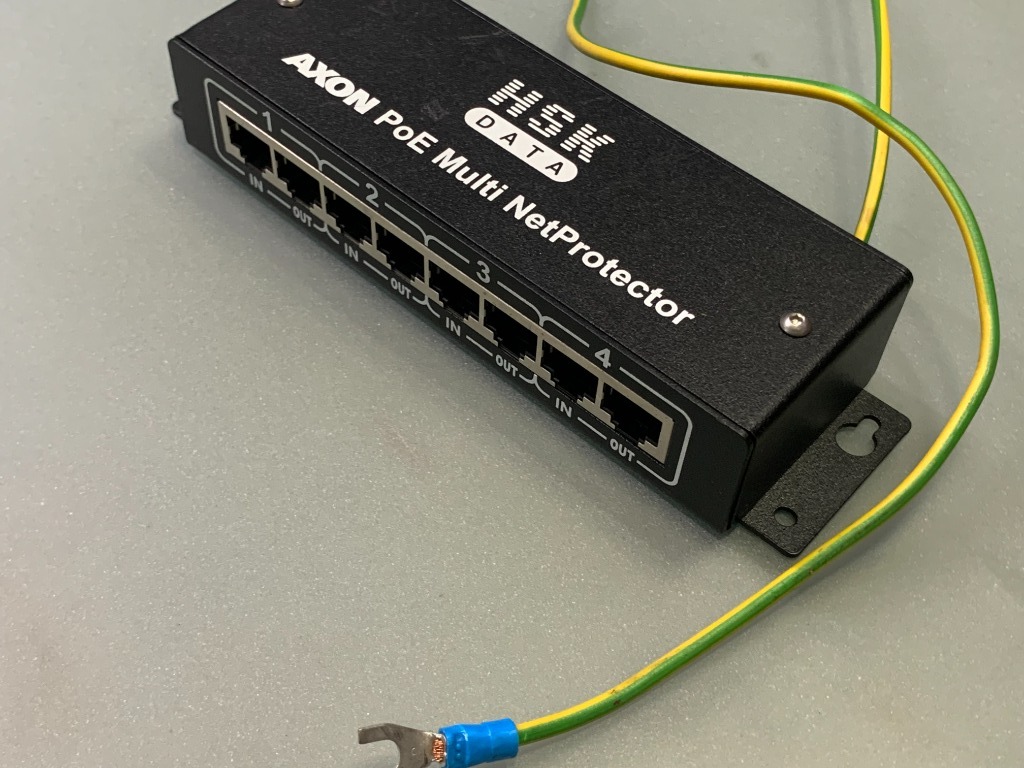

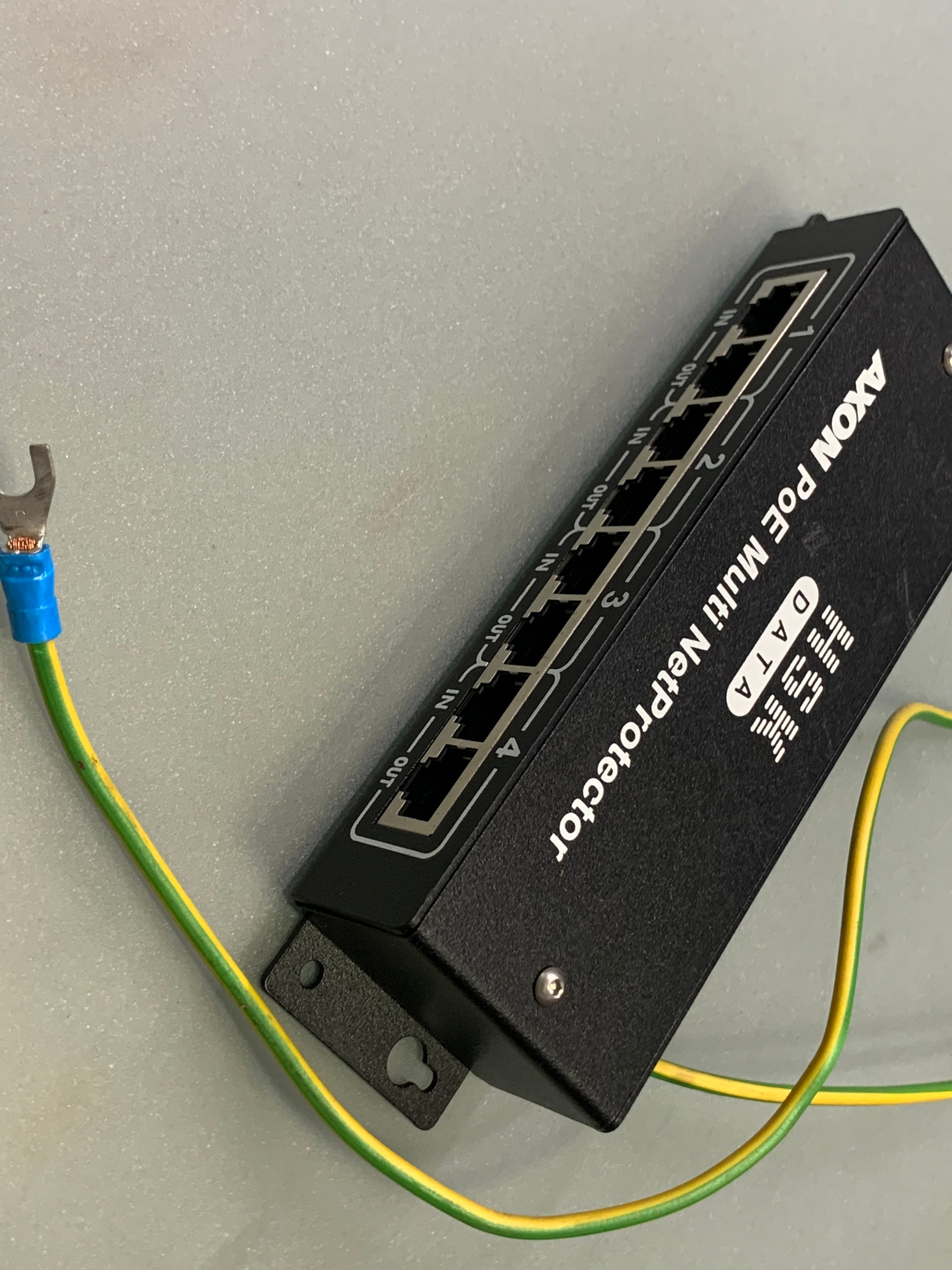

AXON-POE-MULTINET to wielokanałowe urządzenie firmy AXON służące do ochrony przeciwprzepięciowej urządzeń dołączonych do sieci Ethernet 10/100 Mb/s i zasilanych zdalnie w technologii PoE.

Każdy z 4 kanałów PoE Multi NetProtector zawiera w sobie 2 tory - tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4-5, 7-8). W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8.

Zastosowanie ekranowanego gniazda RJ-45 pozwala na zachowanie ciągłości ekranu w przypadku stosowania skrętki FTP. Ekran gniazda dołączony jest do uziemienia. Warunkiem poprawnej pracy AXON-POE-MULTINET jest podłączenie go do sprawnego uziemienia lub przewodu ochronnego PE.

• Tor sygnałowy - linie 1, 2, 3, 6:

• Napięcie znamionowe: 5 V

• Napięcie maksymalne: 6 V

• Poziom protekcji linia-linia: 40 V - 1 kV/µs

• Napięcie ochrony linia-uziemienie: 600 V - 1 kV/µs

• Nominalny prąd wyładowczy (linia-linia): 20 A (10/1000µs)

• Nominalny prąd wyładowczy (linia-uziemienie): 20 A (10/1000µs)

• Tor zasilania - linie 4, 5 i 7, 8:

• Znamionowe napięcie zasilania: 50 V

• Maksymalne napięcie zasilania: 56 V

• Prąd nominalny zasilania: 400 mA

• Napięcie protekcji linia-linia dla zasilania: 95 V - 1 kV/µs

• Napięcie protekcji linia-uziemienie dla zasilania: 1000 V (1.2/50µs)

• Znamionowy prąd wyładowczy linia-linia dla zasilania: 10 A (10/1000µs)

• Nominalny prąd wyładowczy zasilania (linia-uziemienie): 2 kA (8/20µs)

• Parametry ochrony: Zgodne z PN-EN61643-21

• Dane ogólne:

• Liczba kanałów: 4

• Typ gniazd: RJ45 (8P8C)

• Obudowa: Metalowa, czarna

• Wymiary: 167 x 50 x 32 mm

• Waga: 0.33 kg
