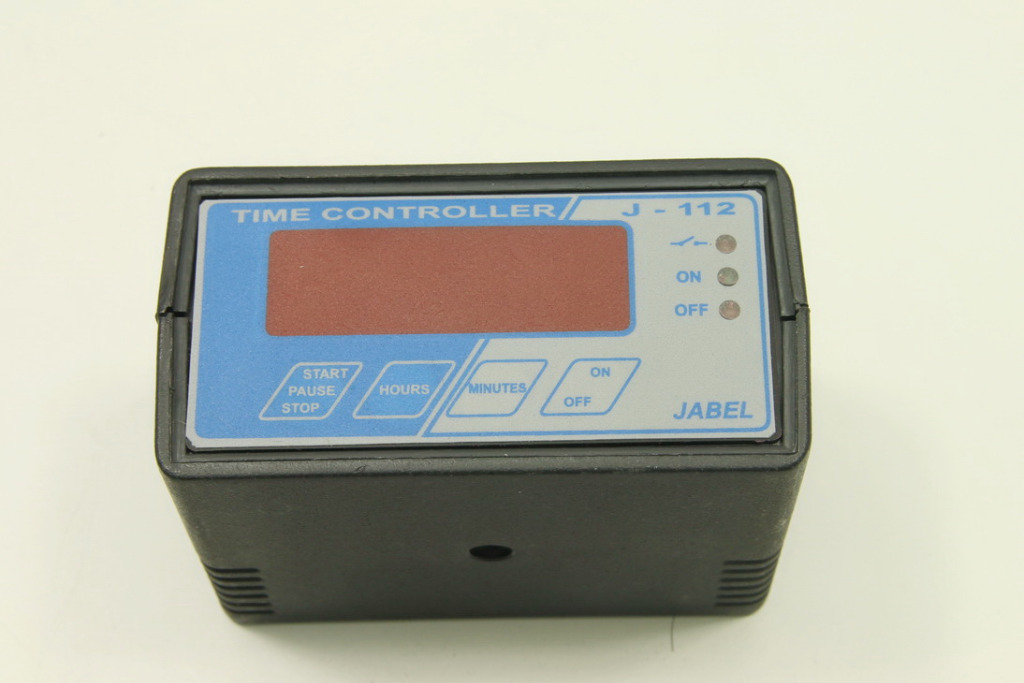

J-112N Programowalny sterownik czasowy
Działanie układu polega na załączaniu i wyłączaniu sterowanych urządzeń na czas uprzednio zaprogramowany. Czas pracy i przerwy jest programowany niezależnie w zakresie 0 ….100 godz., z rozdzielczością 1 sekundy. Zaprogramowane ustawienia użytkownika przechowywane są w nieulotnej pamięci. Urządzenie może mieć wszechstronne zastosowanie. Można je wykorzystać m. in. do sterowania pompką w akwarium tak, aby np. była włączona na 15 minut co 2 godziny, do sterowania pompką obiegu wody w systemie centralnego ogrzewania lub jako prosty symulator obecności domowników, załączając i wyłączając oświetlenie w mieszkaniu. Dane techniczne: wyświetlacz: 4 cyfry LED 14mm; zasilanie: 12V/300mA; wymiary obudowy: 88x65x40mm.

Jeżeli sterownik pracuje, to wejście w funkcje
programowania możliwe jest po jego zatrzymaniu. W tym celu
należy nacisnąć klawisz [START] i przytrzymać go przez kilka
sekund. Krótkie naciśnięcie przycisku [START] zatrzyma
odliczanie czasu [PAUZA], który można wznowić kolejnym
krótkim naciśnięciem przycisku [START]. Podczas [PAUZY]
miga dioda [ON], w trakcie odliczania czasu załączenia świeci
dioda [ON] a czasu wyłączenia dioda [OFF].
Aby wejść w funkcję programowania należy nacisnąć i
przytrzymać przycisk [PROG] zaczną migać cyfry godzin i
zaświeci się dioda [ON]. Przyciskami [UP] i [DOWN] ustawić
jednostki i dziesiątki godzin czasu pracy (załączenia
przekaźnika). Nacisnąć przycisk [PROG], przyciskami [UP] i
[DOWN] ustawić jednostki i dziesiątki minut czasu pracy.
Nacisnąć przycisk [PROG], przyciskami [UP] i [DOWN]
ustawić jednostki i dziesiątki sekund czasu pracy.
Nacisnąć przycisk [PROG], zaświeci się dioda [OFF] i zaczną migać cyfry godzin, przyciskami [UP], [DOWN] ustawić
godziny czasu przerwy (wyłączenia przekaźnika). Nacisnąć
przycisk [PROG], przyciskami [UP] i [DOWN] ustawić
jednostki i dziesiątki minut czasu przerwy. Nacisnąć przycisk
[PROG], zaczną migać cyfry sekund. Przyciskami [UP],
[DOWN] ustawić sekundy czasu przerwy.
Ponowne chwilowe naciśnięcie przycisku [PROG]
powoduje zapamiętanie nastaw i wyjście z trybu
programowania. Jeżeli przycisk [PROG] zostanie
przytrzymany przez ok. 5 sekund sterownik przejdzie do
programowania ustawień serwisowych, zacznie migać dioda
[ON]. Najpierw programuje się czy sterownik ma startować
automatycznie po włączeniu zasilania. Przyciskami [UP],
[DOWN] przełącza się między opcjami [AUTO] - sterownik
wystartuje automatycznie. [OFF] - sterownik czeka na
naciśnięcie przycisku [START].
Wybór zatwierdza się przyciskiem [PROG]. Kolejną
opcją jest wybór trybu, od którego rozpoczyna się praca
sterownika, miga dioda [OFF]. [OFF] - sterownik będzie
odliczał jako pierwszy czas pracy. [REV] - jako pierwszy będzie
odliczany czas przerwy. Dopiero po upływie tego czasu
załączy się przekaźnik sterujący. Naciśnięcie przycisku
[PROG] powoduje zapamiętanie ustawień i wyjście z trybu
programowania.

NOWY SPRAWNY.
