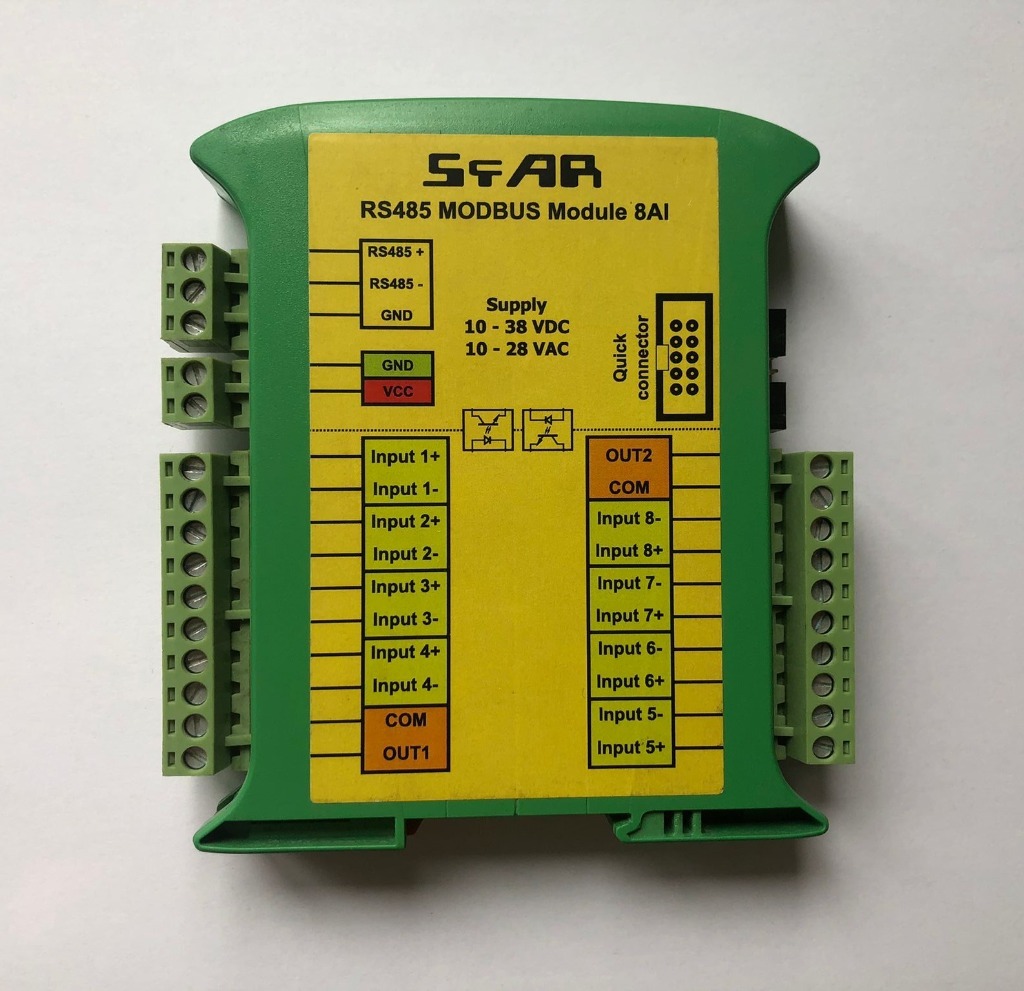

Moduł RS485 MODBUS Module 8AI
Producent: Sfar dla Aspar

Moduł 8AI umożliwia pomiar wartości napięć oraz prądów. Odczyt wartości następuje za pomocą magistrali RS485 (protokół Modbus), dzięki czemu można zintegrować moduł z popularnymi sterownikami PLC, HMI lub komputerami PC wyposażonymi w odpowiednie przejściówki.

Moduł komunikuje się ze wszystkimi dostępnymi na rynku sterownikami PLC, urządzeniami, które obsługują popularny protokół MODBUS MASTER.

Urządzenie posiada zestaw 8 wejść do pomiarów analogowych. Dodatkowo wyposażone jest w 2 konfigurowalne wyjścia cyfrowe.
Moduł podłączany jest do magistrali RS485 za pomocą dwuprzewodowej skrętki. Komunikacja odbywa się z wykorzystaniem protokołu MODBUS RTU lub MODBUS ASCII.

Moduł przeznaczony jest do montażu na szynie DIN. Został on wyposażony w zestaw diod LED, używanych do wskazywania stanu wejść, przydatnych w celach diagnostycznych i pomagających w znalezieniu błędów.
Konfiguracja modułu odbywa się przez USB za pomocą dedykowanego programu komputerowego. Możliwa jest również zmiana parametrów za pomocą protokołu MODBUS.

Moduły serii SLIM można łączyć ze sobą za pośrednictwem złącza Quick Connector. Wystarczy podać zasilanie modułów oraz RS485 na pierwszy moduł, a za pomocą taśmy MOD-QC obie wartości będą przekazane na kolejne moduły.

Cechy produktu:
WEJŚCIE: 8 wejść analogowych, uniwersalnych
WYJŚCIE: Interface RS485: Modbus Slave (ASCII, RTU)
Zasilanie 10~38VDC; 10~28VAC
Do 128 modułów w linii RS485
Montaż: szyna DIN
Obsługa wejść napięciowych +10V, +-10V
Obsługa wejść prądowych +-20mA, 0-20mA, 4-20mA
Dwa konfigurowalne wyjścia typu NPN do 500mA, załączane zdalnie lub automatycznie po przekroczeniu zadanej wartość z wybranego wejścia
Diody LED do sygnalizacji stanu wejść i stanu wyjść
Duże, wygodne złącza do przewodów (do 2.5 mm2)
Konfiguracja: bezpłatny software
Produkt polski

Produkt nieużywany. Bez opakowania. Po okresie gwarancji.
