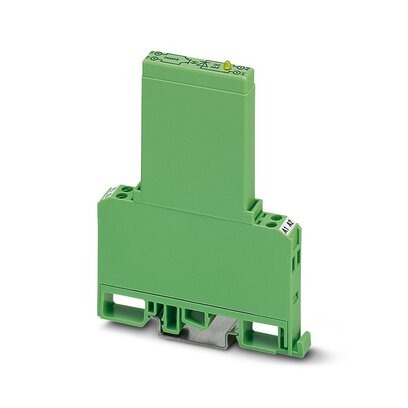

Dane wejściowe

Znamionowe napięcie wejścia UN
24 V DC
zakres napięć wejściowych odniesiony do UN
0,9 ... 1,1
Zakres napięcia wejściowego 21,6 V DC ... 26,4 V DC
Próg łączeniowy sygnału "0" w odniesieniu do UN
≤ 0,21
Próg łączeniowy sygnału "1" w odniesieniu do UN
≥ 0,9
Typowy prąd wejścia dla UN
4,4 mA
Czas załąCzania typowo 0,1 ms
Typowy czas wyłączenia 0,2 ms
Wskaźnik stanu LED żółta
Układ ochronny Zabezpieczenie przed pomyleniem biegunów; Dioda
zabezpieczająca przed pomyleniem biegunów
Częstotliwość przenoszenia 500 Hz

Dane wyjściowe

Rodzaj wyjścia cyfrowego elektroniczne
Napięcie znamionowe wyjścia 24 V DC
Zakres napięcia wyjściowego 5 V DC ... 36 V DC
Obciążalność prądowa trwała zestyku 1 A (patrz: krzywa zmniejszania obciążalności)
Prąd udarowy 2 A (t = 1 s)
Szczytowe napięcie zaporowe 45 V DC (Napięcie wsteczne pomiędzy kolektorem a emiterem)
Spadek napięcia przy maks. granicznym prądzie długotrwałym ≤ 1 V
Obwód wyjściowy Połączenie 2-przewodowe bez podłączenia do masy
Układ ochronny Zabezpieczenie przed pomyleniem biegunów; Diod

Dane przyłączeniowe

Strona wejścia
Rodzaj przyłącza Przyłącze śrubowe
Długość usuwanej izolacji 8 mm
Gwint śruby M3
Przekrój przewodu sztywnego 0,2 mm² ... 4 mm²
Przekrój przewodu giętkiego 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG 24 ... 12
Strona wyjścia
Rodzaj przyłącza Przyłącze śrubowe
Długość usuwanej izolacji 8 mm
Gwint śruby M3
Przekrój przewodu sztywnego 0,2 mm² ... 4 mm²
Przekrój przewodu giętkiego 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG 24 ... 12

Nowy bez opakowania producenta
Może mieć drobne zabrudzenia powstałe w skutek długiego magazynowania
