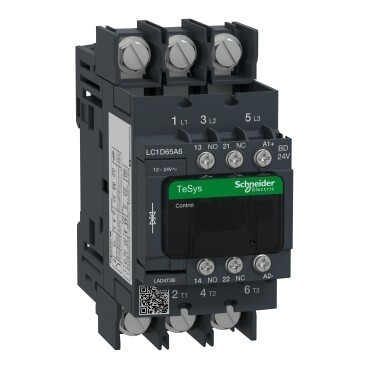

Stycznik mocy TeSys D 65A 30kW 3P 1NO 1NC cewka 24VDC zaciski EVK śrubowe LC1D65A6BD

NOWY W ORYGINALNYM OPAKOWANIU.

Parametry podstawowe:

Nazwa urządzenia LC1D65AP7

Zastosowanie:

sterowanie silnikiem / obciążenie rezystancyjne

Kategoria użytkowania AC-4 AC-1 AC-3 AC-3e

Opis biegunów 3P(3NO)

[Ue] znamionowe napięcie łączeniowe Obwód zasilający: <= 690 V prąd przemienny (AC) 25...400 Hz <= 300 V prąd stały (DC)

Znamionowy prąd łączeniowy [Ie] 80 A AC-1, 65 A AC-3

Moc silnika w kW 11 kW (AC-4) 18,5 kW (AC-3) 30 kW

Kategoria przepięciowa III

Stopień zabrudzenia 3

Trwałość mechaniczna 6 Mcykli

Trwałość elektryczna 1,45 Mcykli 65 A AC-3 przy Ue <= 440 V

Rodzaj napięcia sterującego 230V AC w 50/60 Hz

Pobór mocy przy podtrzymaniu w VA 15 VA 50 Hz cos phi 0,3

Czas pracy 4...19 ms otwieranie 12...26 ms zamykanie

Maximum operating rate 3600 cykl/h w <60 °C

Przyłącza obwodu sterowania - zaciski śrubowe 2 1…2,5 mm² - przewód elastyczny z końcówką kablową

Przyłącza obwodu zasilającego: połączenie na wkręty 1 1…25 mm² - przewód elastyczny z końcówką kablową

Moment dokręcania Obwód sterowania: 1,7 N.m, obwód zasilający: 8 N.m

Sposób montażu Szyna DIN, Płyta
