Dane elektryczne

Rozdzielczość

10, 15, 20, 23, 25, 30, 35, 40, 45, 50, 60, 75, 100, 120, 150, 192, 200, 240, 250,

256, 300, 360, 400, 500, 512, 600, 800, 1000, 1024, 1200, 1500, 1800, 2000,

2048, 2500, 3000, 3600, 5000

Napięcie zasilania 12…24VDC dla OC i PP, 5VDC dla N (opcjonalnie OC)

Pobór prądu 80mA (50mA dla N)

Wyjścia A, B, C prostokątne (oraz negacje dla N)

Elektronika wyjściowa Otwarty kolektor, PushPull lub nadajnik linii

Prąd wyjściowy 30 mA dla OC i PP, 20 mA dla N

Częstotliwość graniczna 300 kHz

Podłączenie Przewód 2m

Rezystancja izolacji 100 MΩ przy 500VDC

Wytrzymałość dielektryczna 750 VAC 50/60 Hz przez 1 minutę

Dane mechaniczne

Średnica obudowy 40 mm

Średnica osi 6 mm

Tarcza Dla rozdzielczości do 200imp./Obr. metal, pozostałe rozdzielczości szkło

Stopień ochrony IP50

Moment bezwładności 40gcm²

Moment startowy 0,004 Nm

Obciążenie osi Promieniowo maks. 20 N, osiowo maks. 10 N

Maksymalna prędkość obrotowa 5000 obr/min

Wibracje 1,5mm 10…55Hz przez 2 godziny

Wstrząsy 50G

Przewód Pięciożyłowy (OC i PP), ośmiożyłowy (N), Ø5mm, długość 2m

Masa Około 160g

Warunki pracy

Temperatura pracy -10ºC…+70ºC

Temperatura składowania -25ºC…+85ºC

Wilgotność podczas pracy 35%...85%

Wilgotność podczas składowania 35%...90%

Symbol zamówieniowy

MOK40 1000 1224 BZ K

Typ enkodera Rozdzielczość

1224 – Napięcie

zasilania 12…24VDC

(dla OC i PP)

5 – Napięcie zasilania

5VDC (dla N),

opcjonalnie dla OC

Znacznik zera

(kanał C)

K – Standard wyjścia OC

PP – Standard wyjścia PushPull

N – Standard wyjścia nadajnik linii

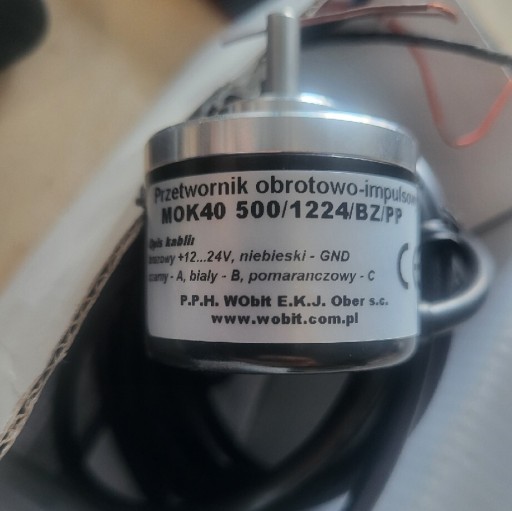

MOK 40

Enkodery inkrementalne
