Opis produktu

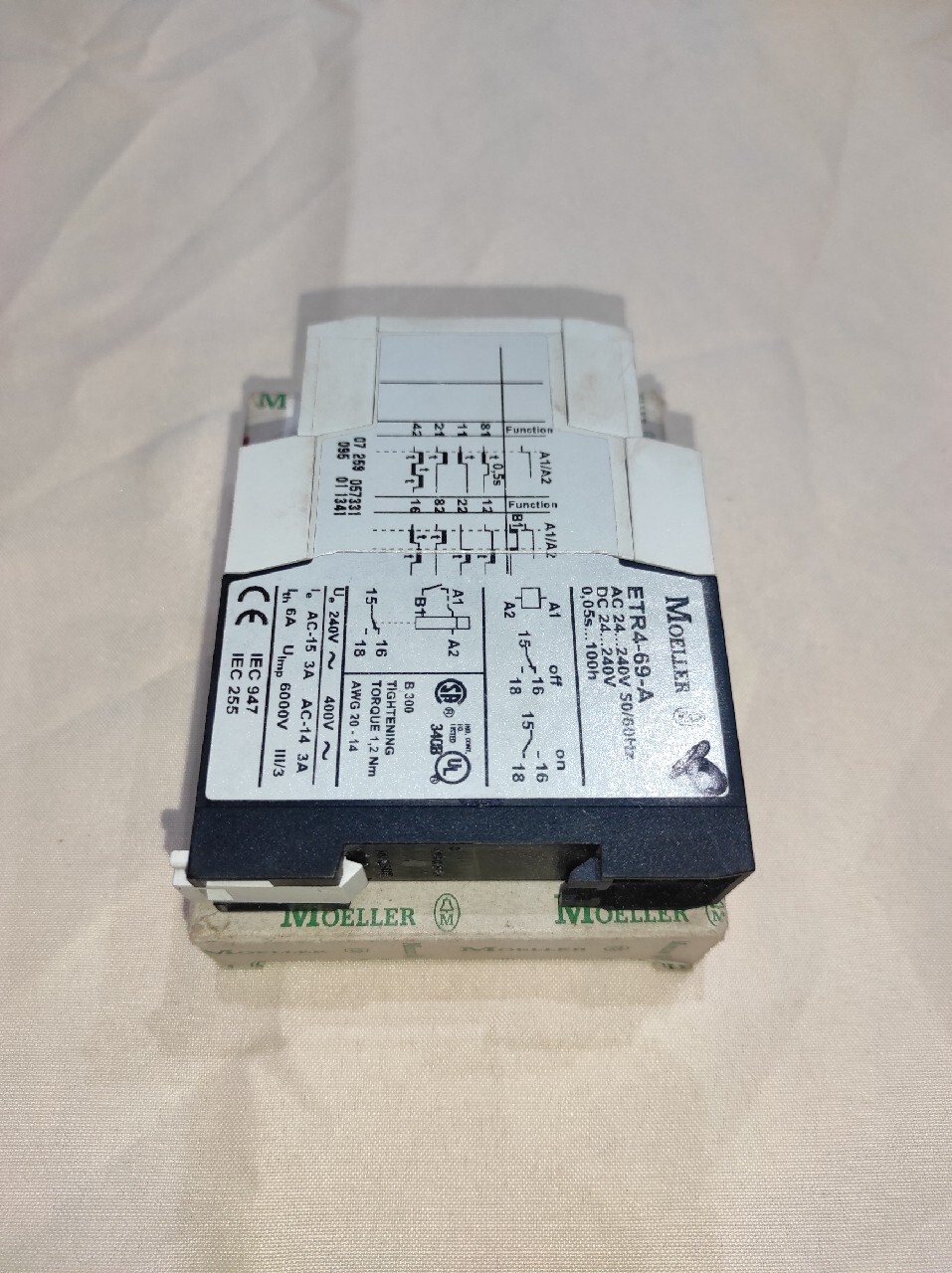

Przekaźnik czasowy firmy Eaton umożliwia kontrolowanie urządzenia co do setnych części sekundy. Dzięki swojej wielofunkcyjności doskonale sprawdza się w rożnych aplikacjach oraz w złożonych układach automatyki. Szerokość tego przekaźnika wynosi jedynie 23 mm, dzięki czemu można zaoszczędzić cenną przestrzeń w miejscu instalacji. Przekaźniki tego typu są dobrze zabezpieczone przed dotykiem, a ich wyjątkowo trwała obudowa i odporne układy elektronicznie sprawiają, że nadają się do pracy nawet w szczególnie trudnych warunkach przemysłowych. Przekaźniki czasowe są powszechnie wykorzystywane wszędzie tam, gdzie konieczne jest sterowanie czasowe. Ich działanie polega na realizacji zgodnie z ustawieniami różnych funkcji czasowych, takich jak np. opóźnione wyłączenie. Przekaźniki wielofunkcyjne realizują duży wybór dostępnych funkcji czasowych w przeciwieństwie do jednofunkcyjnych. Przekaźniki elektroniczne firmy Eaton, w tym przekaźniki czasowe, to produkty najwyższej jakości. Ich stosowanie wydatnie ułatwia realizację wielu zadań w systemach automatyki.

Dane produktowe

Dane techniczne

CN

85364900

Szerokość [mm]

23

Głębokość [mm]

103

Możliwość sterowania zdalnego

Nie

Funkcja migotania, załączanie zboczem opadającym, czas ustalony

Tak

Funkcja taktowania zboczem opadającym, czas nastawiany

Tak

Z wyjściem półprzewodnikowym

Nie

Funkcja załączania impulsowego

Tak

Zakres nastawy czasu [s] od

0,05

Funkcja opóźnionego wyłączenia

Tak

Funkcja formowania impulsu

Tak

Znamionowe napięcie sterowania Us dla AC 50 Hz [V] od

24

Znamionowe napięcie sterowania Us dla AC 60 Hz [V] od

24

Znamionowe napięcie sterowania Us dla DC [V] od

24

Liczba wyjść bezzwłocznych, styk rozwierny

0

Liczba wyjść bezzwłocznych, styk przełączny

0

Liczba wyjść zwłocznych, styk zwierny

0

Blok styków pomocniczych montowany na styczniku

Nie

Rodzaj napięcia sterowania

AC/DC

PKWiU

27.12.24.0

Wysokość [mm]

83

Z gniazdem wtykowym

Nie

Odpowiednie tylko dla systemów zdalnego sterowania

Nie

Funkcja migotania, załączanie zboczem narastającym, czas ustalony

Tak

Funkcja taktowania zboczem narastającym, czas nastawiany

Tak

Funkcja opóźnionego załączania

Tak

Funkcja gwiazda-trójkąt

Nie

Zakres nastawy czasu [s] do

360000

Funkcja wyłączania impulsowego

Tak

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Znamionowe napięcie sterowania Us dla AC 50 Hz [V] do

240

Znamionowe napięcie sterowania Us dla AC 60 Hz [V] do

240

Znamionowe napięcie sterowania Us dla DC [V] do

240
