PODSTAWOWE PARAMETRY TECHNICZNE : Sygnał wejściowy - dowolnie ustawiany standard (lub inny uzgodniony z producentem) Rezystancja wejściowa: - wejścia prądowe - 50Ω - wejścia napięciowe - ≥100kΩ Zasilanie wejściowej pętli prądowej 4...20mA - 24V dc Sygnał wyjściowy - dowolnie ustawiany standard (lub inny uzgodniony z producentem) Rezystancja obciążenia: - - wyjścia prądowe - max 750 wyjścia napięciowe - ≥4k Napięcie zasilania - 21...28V dc / 60mA Klasa - 0,15% Nieliniowość - ±0,05% Dryft temperaturowy - ±0,015 % / ºC Błąd od zmian napięcia zasilania lub rezystancji obciążenia - ±0,02% Separacja galwaniczna - wzajemnie między wejściem, wyjściem i zasilaniem Napięcie próby izolacji - 2kV, 50Hz lub równoważne Stała czasowa - 0,2s lub wg uzgodnienia Obudowa listwowa: - szerokość - 12.5 mm wysokość - 99 mm głębokość - 114,5 mm stopień ochrony - IP40 sposób mocowania - na szynę TS35 Warunki pracy: temperatura otoczenia - -5...+55C atmosfera otoczenia - brak pyłów i gazów agresywnych Wymagania bezpieczeństwa - PN-EN 61010-1:2002 Wymagania EMC - PN-EN 61000-6-1 PN-EN 61000-6-3

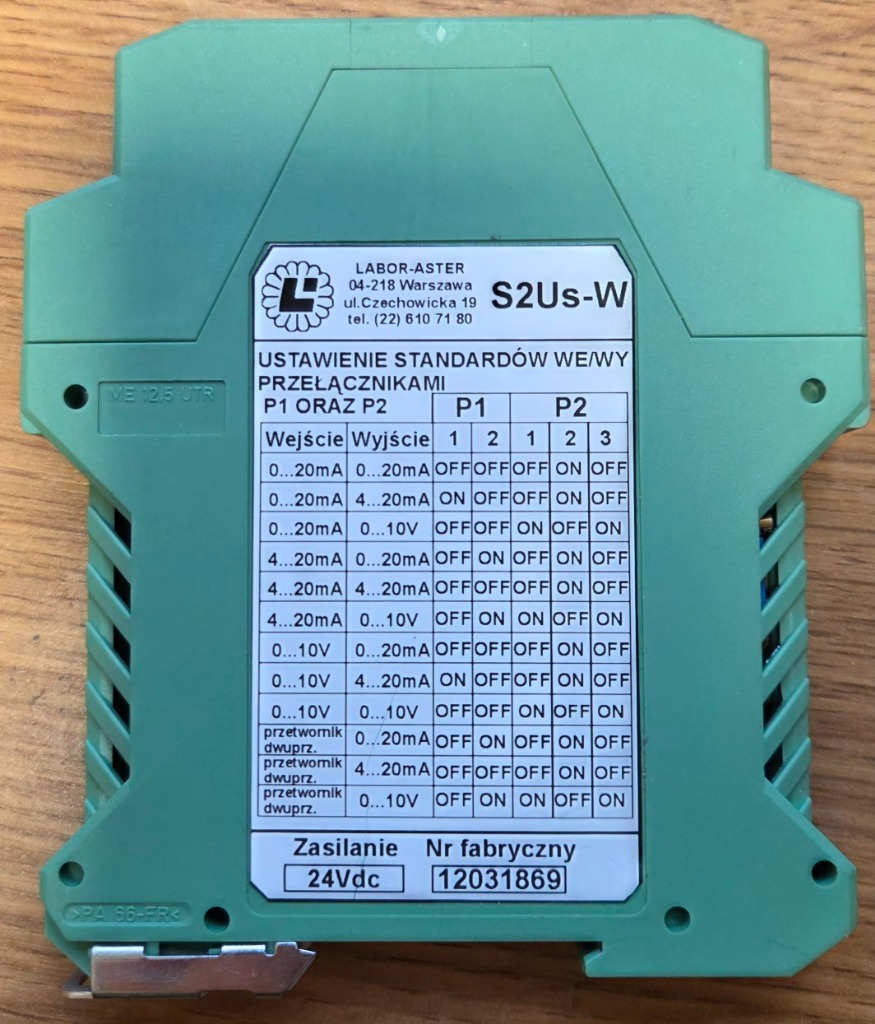

Separator S2Us-W pełni funkcję uniwersalnego separatora z ustawianymi przez użytkownika standardami sygnału wejściowego i wyjściowego. Ustawienia standardów wejścia i wyjścia 020mA, 420mA, 010V wykonuje się za pomocą dwóch przełączników kodowych P1, P2 umieszczonych wewnątrz obudowy. Jeden przełącznik dwupozycyjny znajduje się od strony wejścia a drugi przełącznik trzypozycyjny znajduje się od strony wyjścia. Separator może również pełnić funkcję zasilaczaseparatora przetworników dwuprzewodowych sterujących wejście (zaciski 1, 3) separatora. Typowym zastosowaniem separatora jest galwaniczne oddzielenie obwodów pomiarowych zainstalowanych na obiekcie od części centralnej. Pozwala to zmniejszyć wpływ zakłóceń obiektowych na pracę sterowników, regulatorów i rejestratorów oraz zapewnia bezpieczeństwo pracy tych urządzeń izolując ich wejścia od zagrożeń wynikających ze współpracy z odległymi źródłami sygnałów (wyładowania atmosferyczne, napięcia energetyczne, zakłócenia radioelektryczne).
