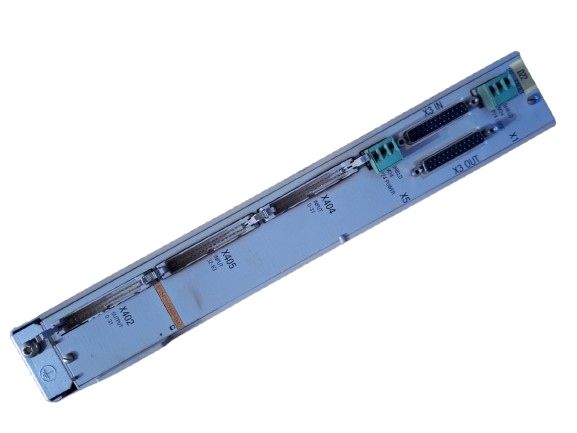

SIEMENS SINUMERIK 810D 6FC5411-0AA00-0AA0 Version A to numeryczna jednostka sterująca (NCU - Numerical Control Unit) z popularnego systemu SINUMERIK 810D firmy Siemens. Stanowi centralny element sterowania obrabiarkami CNC (Computer Numerical Control), odpowiedzialny za realizację programu obróbkowego, zarządzanie osiami, nadzorowanie peryferiów maszyny oraz komunikację z operatorem i innymi komponentami systemu. Wersja A wskazuje na pierwszą generację tego konkretnego modelu NCU.

Dane Techniczne Produktu (bazując na typowej charakterystyce NCU 571.1 dla SINUMERIK 810D):

• Producent: SIEMENS

• Seria Produktowa: SINUMERIK 810D

• Model: NCU 571.1

• Numer Katalogowy: 6FC5411-0AA00-0AA0

• Wersja: A

• Procesor: Zintegrowany procesor przemysłowy (specyfikacja zależna od generacji)

• Pamięć Programowa NC: Zależna od konfiguracji (zazwyczaj kilka MB)

• Pamięć Danych Użytkownika: Zależna od konfiguracji (zazwyczaj kilka MB)

• Liczba Sterowanych Osii: Do 4 osi (liniowych i/lub obrotowych)

• Interpolacja: Liniowa, kołowa, śrubowa

• Funkcje CNC:

  • Planowanie ruchu (Path planning)

  • Kompensacja narzędzia

  • Transformacje współrzędnych

  • Programowanie parametryczne

  • Cykle obróbkowe

  • Funkcje technologiczne (np. gwintowanie, wiercenie)

• Interfejsy:

  • PPI/MPI: Interfejs do komunikacji z innymi komponentami SIMATIC S7 i panelami operatorskimi

  • RS-232-C: Interfejs szeregowy do komunikacji z zewnętrznymi urządzeniami

  • Ethernet (opcjonalnie): Do komunikacji sieciowej i transferu danych

  • Interfejs Enkodera: Do podłączenia enkoderów osi (inkrementalnych i absolutnych)

  • Interfejs Wyjść Cyfrowych: Do sterowania elektrozaworami, przekaźnikami itp.

  • Interfejs Wejść Cyfrowych: Do odczytu sygnałów z czujników, wyłączników krańcowych itp.

• Zasilanie: 24 V DC
