Na sprzedaż nowy (rozpakowany, sprawdzony) OFFLINE sterownik do maszyn cnc DDCS V3.1

Kontroler  DDCS V3.1

• DDCS V3.1 to 3 lub 4-osiowy kontroler ruchu dla systemów krokowych i serwo.

• Maksymalna częstotliwość impulsu wyjściowego na oś to 500 kHz.

• Okres kontroli każdej pozycji to tylko 4 milisekundy, zapewnia to wysoką precyzję sterowania silnikami krokowymi i serwomotorami.

• Wewnętrzny system operacyjny jest oparty na Linuksie.

• DDCS V3.1 może być używany do wielu typów maszyn CNC tokarki, routery, Pick&Place i frezarki, nawijarki, etykieciarki,  to tylko kilka przykładów.

Działa jako samodzielny system bez konieczności korzystania z komputera.

1) 16  izolowanych wejść cyfrowych, 3  izolowane wyjścia cyfrowe;

2) 3.1 Wersja ulepszonego algorytmu, obsługa miękkiej interpolacji, naprawiony błąd interpolacji łuku starej wersji;

3) Analogowe sterowanie wrzecionem 0-10V sterowanie wrzecionem (można modyfikować jako wyjście PWM);

4) Sterowanie silnikiem 3-4 osi. Sygnał wyjściowy impulsu różnicowego i kierunku, maks. 500 Khz na oś;;

5) 5-calowy ekran TFT, rozdzielczość: 480x272,17 klawiszy obsługi;

6) Zasilanie kontrolera to 24VDC, minimalny prąd to 0.5A;

7) Zasilanie portu IO to 24VDC, minimalny prąd to 0,5A; przez zasilacz IO, system już dostarcza zasilanie dla portów IO. Więc nie ma już potrzeby zewnętrznego zasilania portu IO;

8) Obsługa dysku flash USB do wprowadzania pliku kodu G, brak ograniczenia rozmiaru pliku kodu G;

Z tyłu kontrolera znajduje się interfejs USB Disk, port MPG, port główny i zewnętrzny interfejs Start/Pause/Estop.

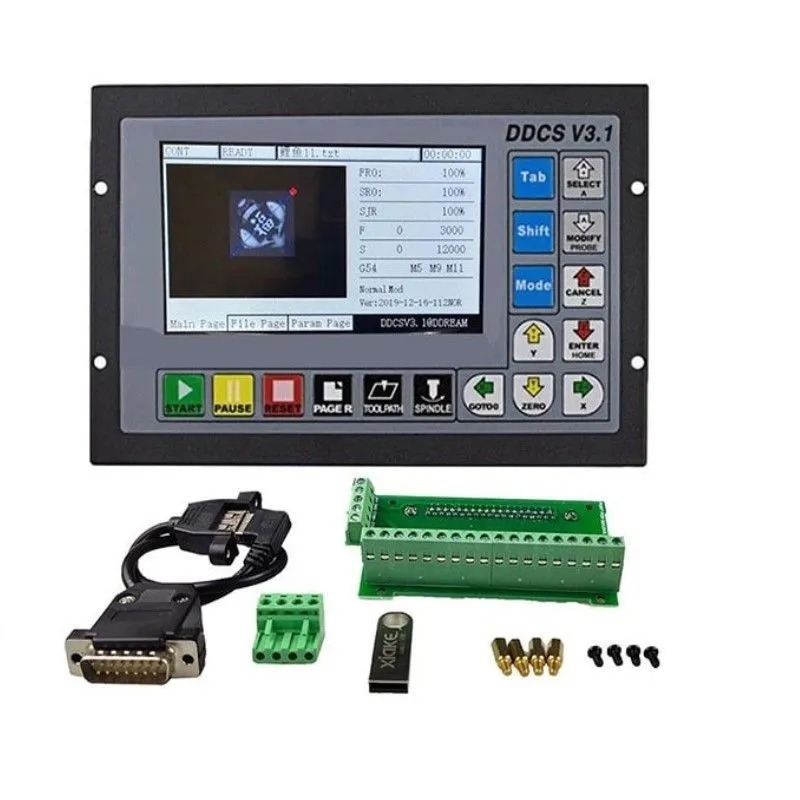

Zestaw zawiera:

1. DDCS V3.1  4 - osiowy

2. MODUŁ TERMINALA

3. PAMIĘĆ USB 4GB

4. ELEMENTY MOCUJĄCE, TERMINAL 4PIN

5. PRZEWÓD USB:  WTYK - GNIAZDO

Manual i opis

https://nvcnc.net/pdf/NVCNC_DDCSV3.1_EN.pdf
